Najpierw sprawdź instalację, a dopiero potem wybierz sposób podłączenia
- Najczęściej potrzebujesz albo przerywacza LED, albo rezystorów mocy, czasem także prostego modułu do kontrolki na zegarach.
- Kierunkowskaz LED zwykle ma polaryzację, więc plus i minus trzeba podłączyć poprawnie.
- Rezystor montuje się równolegle, a nie w szereg z lampą.
- Przerywacz LED jest zwykle czystszym rozwiązaniem niż dokładanie dużych rezystorów, bo nie grzeje się tak mocno.
- Po montażu sprawdź lewy, prawy i awaryjne oraz pełny skręt kierownicy.
- Jeśli motocykl ma jedną kontrolkę kierunkowskazów, często trzeba ją odseparować diodami.
Najpierw sprawdź, z jaką instalacją pracujesz
Zanim cokolwiek odetniesz, sprawdzam trzy rzeczy: czy motocykl ma klasyczny układ 12 V DC, gdzie siedzi przerywacz i jak wygląda sama wiązka kierunkowskazów. To oszczędza czas, bo zupełnie inaczej podchodzi się do starego motocykla z mechanicznym przerywaczem, a inaczej do nowszej maszyny z elektroniką nadzorującą obciążenie obwodu. W praktyce większość problemów po wymianie na LED wynika nie z samych lamp, tylko z tego, że instalacja oczekuje większego poboru prądu niż daje nowy zestaw.
- Sprawdź, czy fabryczne kierunkowskazy są żarówkowe, czy już LED.
- Ustal, czy przerywacz jest osobnym elementem, czy jest zintegrowany z elektroniką motocykla.
- Oceń liczbę przewodów przy lampie. Dwa przewody to najczęstszy wariant, ale w niektórych zestawach dochodzi osobne zasilanie pozycyjne.
- Przygotuj multimetr, bo bez pomiaru łatwo pomylić plus z masą.
- Jeśli masz schemat elektryczny motocykla, trzymaj go pod ręką. To dużo bezpieczniejsze niż zgadywanie po kolorach przewodów.
Gdy ten etap masz za sobą, wybór metody jest już prostszy: przerywacz LED, rezystory albo rozwiązanie pod konkretny system elektroniczny. I właśnie tu zaczyna się najważniejsza decyzja.
Przerywacz, rezystory czy moduł elektroniczny
Jeśli ktoś pyta mnie, co działa najlepiej, odpowiedź brzmi: to zależy od motocykla. Najczystszy montaż daje zwykle przerywacz zgodny z LED, ale nie każda maszyna pozwala go łatwo wymienić. Rezystory są bardziej uniwersalne, tylko trzeba pogodzić się z tym, że zamieniają nadmiar energii w ciepło. W nowszych motocyklach z rozbudowaną elektroniką czasem potrzebny jest jeszcze moduł dopasowany do konkretnego układu nadzoru.
| Rozwiązanie | Kiedy ma sens | Plusy | Minusy | Orientacyjny koszt |
|---|---|---|---|---|
| Przerywacz LED | Gdy przerywacz jest osobny i da się go wymienić | Prosty montaż, brak dużych strat ciepła, zwykle najlepsza kultura pracy | Nie pasuje do każdej instalacji, czasem wymaga zgodnego złącza lub pinoutu | około 20-80 zł za prosty model, więcej za markowe wersje |
| Rezystory mocy | Gdy chcesz zachować fabryczny przerywacz albo nie ma sensownego zamiennika | Działa w wielu motocyklach, łatwo dobrać zestaw do konkretnej lampy | Grzeją się, trzeba je dobrze zamocować, montaż bywa mniej elegancki | około 15-70 zł za sztukę lub zestaw |
| Moduł pod elektronikę motocykla | Gdy instalacja nadzoruje obciążenie albo pojawia się błąd po zmianie na LED | Najlepsze dopasowanie do bardziej złożonych układów | Wyższa cena, czasem konieczność dobrania wersji pod konkretny model | zwykle 50-200+ zł |
W praktyce ja najczęściej wybieram przerywacz LED, jeśli motocykl daje się do niego sensownie podłączyć. Rezystory traktuję jako rozwiązanie pewne, ale bardziej „mechaniczne”, a moduł specjalny zostawiam dla układów, które naprawdę tego wymagają. Jeśli masz już wybrany wariant, możesz przejść do samego montażu.

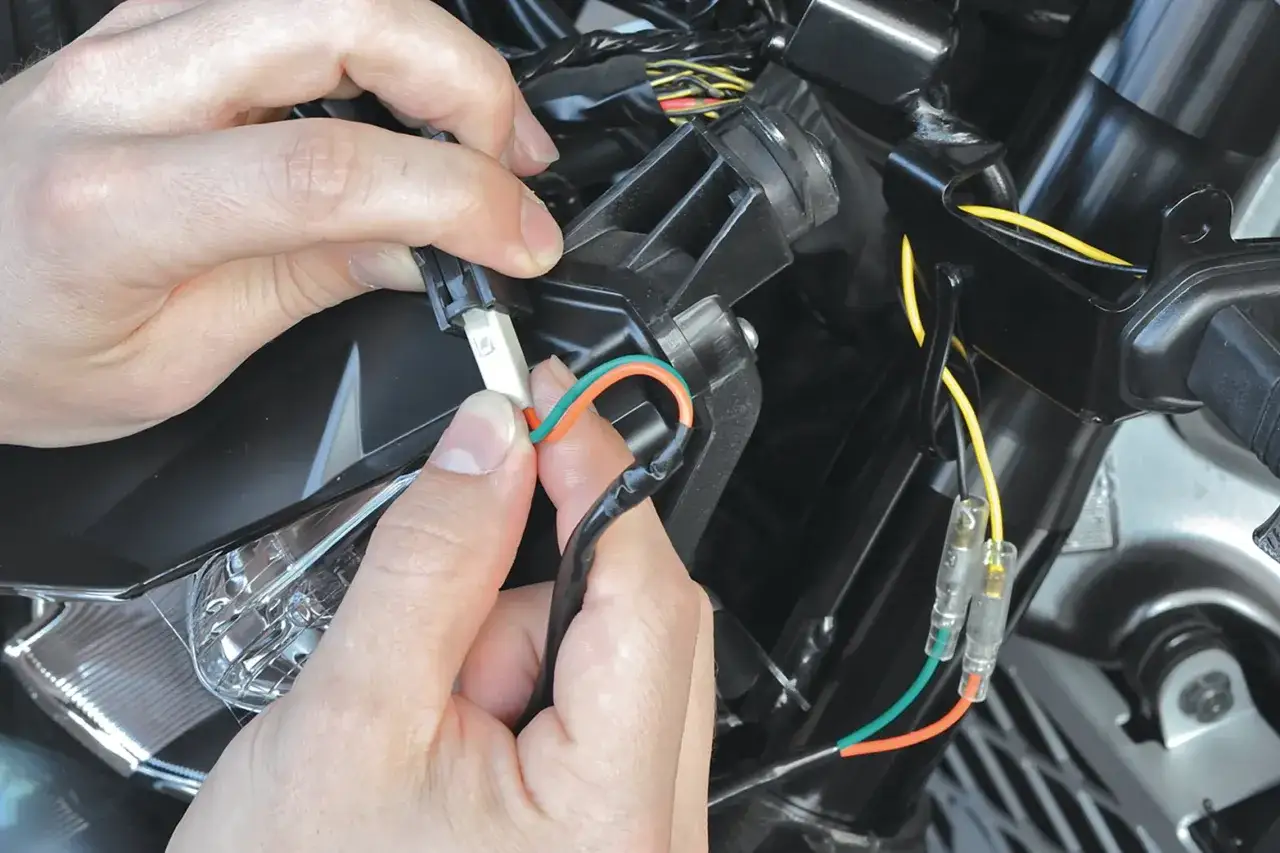

Jak podłączyć wszystko krok po kroku
Tu liczy się porządek, a nie szybkość. Dobre podłączenie LED-ów to nie tylko wpięcie dwóch przewodów, ale też zabezpieczenie wiązki przed drganiami, wodą i temperaturą. Ja robię to zawsze w tej samej kolejności, bo dzięki temu łatwiej później znaleźć ewentualny błąd.
- Odłącz akumulator, najlepiej minusową klemę. Zmniejszasz ryzyko zwarcia przy manipulowaniu wiązką.
- Zdemontuj stare kierunkowskazy i sprawdź oznaczenia przewodów. W LED-ach plus i minus mają znaczenie, więc nie zgaduj po kolorze.
- Przymierz nowe lampy i poprowadź przewody tak, aby nie napinały się przy pełnym skręcie kierownicy. To ważne zwłaszcza z przodu motocykla.
- Podłącz lampę zgodnie z polaryzacją. Jeśli producent zaznacza plus i minus, trzymaj się oznaczeń. Odwrotne podłączenie zwykle kończy się brakiem działania, a niekiedy potrafi uszkodzić elementy w przerywaczu lub module.
- Jeśli wymieniasz przerywacz, dopasuj liczbę pinów i typ złącza. W motocyklach spotyka się układy 2- i 3-pinowe, a pomyłka na tym etapie jest bardzo częsta.
- Jeśli stosujesz rezystory, włącz je równolegle do obwodu lampy. Jeden przewód do plusa kierunkowskazu, drugi do masy. Nie wkłada się ich w szereg, bo wtedy układ nie pracuje tak, jak powinien.
- Zabezpiecz połączenia. Najlepiej sprawdzają się lutowanie z koszulką termokurczliwą, hermetyczne konektory albo dobre złącza motocyklowe. Skręcone przewody i taśma to rozwiązanie tymczasowe, nie warsztatowe.
- Przykręć rezystor do miejsca odpornego na temperaturę. Taki opornik potrafi się mocno nagrzewać, więc nie chowam go luzem w plastiku ani przy wiązce owiniętej izolacją.
- Wykonaj próbę na postoju. Sprawdź lewy, prawy i awaryjne oraz obserwuj, czy częstotliwość migania nie jest zbyt szybka albo zbyt wolna.
Jeśli po teście jedna strona nie działa, pierwsze podejrzenie kieruję zawsze na polaryzację, masę i sposób wpięcia rezystora. Najczęściej to właśnie tam siedzi problem, nie w samej lampie. I jeszcze jedna rzecz: nie zostawiaj przewodów bez odciążenia mechanicznego, bo po kilku tygodniach wibracje zrobią swoje.
Co zrobić z kontrolką na zegarach i pojedynczą lampką sygnalizacyjną
W wielu motocyklach kontrolka kierunkowskazów na liczniku jest jedna, wspólna dla lewej i prawej strony. Przy żarówkach zwykle wszystko działało bez większych komplikacji, ale po przejściu na LED pojawia się problem cofania prądu, czyli zasilanie jednej strony zaczyna „przeciekać” do drugiej. Efekt bywa dziwny: obie strony lekko mrugają, kontrolka świeci nie tam, gdzie trzeba albo miga przy włączonym tylko jednym kierunku.
Najprostsza naprawa to zestaw diodowy. Dioda jest tu po prostu jednokierunkowym zaworem dla prądu, więc pozwala sygnałowi iść tylko tam, gdzie ma iść. To ma sens szczególnie wtedy, gdy motocykl ma jedną wspólną kontrolkę albo gdy po wymianie LED-ów zaczyna się mieszanie sygnałów między lewą i prawą stroną.
- Jeśli masz osobne kontrolki dla lewej i prawej strony, problem zwykle jest mniejszy.
- Jeśli masz jedną kontrolkę, diody często rozwiązują sprawę szybciej niż kolejne próby z rezystorami.
- Gdy po montażu obie strony lekko żarzą się jednocześnie, szukaj właśnie cofania prądu przez kontrolkę lub wspólny przewód.
- Przy rozbudowanych zegarach elektronicznych czasem potrzebny jest gotowy adapter pod konkretny model motocykla.
To jeden z tych szczegółów, które na schemacie wyglądają banalnie, a w praktyce potrafią zająć pół wieczoru. Dlatego wolę rozwiązać go od razu, zamiast potem wracać do rozebranej czaszy.
Najczęstsze błędy po montażu i jak je szybko namierzyć
Po wymianie kierunków na LED najczęściej nie psuje się sama lampa, tylko logika całego obwodu. Poniżej zebrałem objawy, które widzę najczęściej, i to, od czego zaczynam diagnostykę. Taka szybka mapa oszczędza czas, bo zamiast rozbierać pół motocykla, od razu idziesz do właściwego miejsca.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić jako pierwsze |
|---|---|---|
| Bardzo szybkie miganie | Za małe obciążenie, zły przerywacz albo brak rezystora | Zgodność przerywacza z LED, sposób podłączenia obciążenia, ewentualne błędy w pinach |
| Kierunkowskaz nie miga wcale | Rezystor wpięty w szereg, brak masy, spalony bezpiecznik lub odwrócona polaryzacja | Multimetr, bezpiecznik, polaryzację i ciągłość masy |
| Obie strony świecą naraz | Brak separacji przez diody, cofanie prądu przez kontrolkę lub błędne łączenie obwodów | Układ kontrolki, wspólne przewody, diody rozdzielające |
| Rezystor mocno się grzeje | To normalne przy takim rozwiązaniu, ale montaż jest zbyt blisko plastiku albo wiązki | Miejsce montażu, dystans od tworzywa i przewodów, jakość mocowania |
| Miganie jest nieregularne | Słaba masa, luźne konektory albo elektronika motocykla reaguje na zbyt niski pobór prądu | Masa, styki, ewentualny moduł dopasowany do modelu |
Warto też pilnować samej częstotliwości. Dla poprawnie działającego układu bezpieczny punkt odniesienia to zwykle zakres 60-120 mignięć na minutę. Jeśli wyraźnie wychodzisz poza ten zakres, nie traktuj tego jak „uroku LED-ów” - to sygnał, że obwód nadal wymaga korekty. I właśnie dlatego po pierwszej próbie nie zamykam motocykla od razu, tylko robię jeszcze kilka dodatkowych testów.
Zanim wyjedziesz, sprawdź jeszcze trzy rzeczy
Po udanym montażu robię krótki finałowy przegląd. To banalne, ale bardzo skuteczne, bo większość późniejszych kłopotów da się wyłapać na stojaku, a nie na pierwszym skrzyżowaniu.
- Sprawdź pełny skręt kierownicy w lewo i prawo, żeby przewody nie były ciągnięte ani przygniecione.
- Włącz lewy, prawy i awaryjne, obserwując, czy wszystkie lampy są dobrze widoczne z boku i z tyłu motocykla.
- Po kilku minutach pracy dotknij ostrożnie okolicy rezystora i mocowania przewodów. Jeśli temperatura jest przesadna, popraw montaż, zanim stopi izolację lub elementy owiewki.
Jeśli po tej kontroli wszystko działa równo, kierunki migają w normalnym tempie i nie ma dziwnych efektów ubocznych, instalacja jest zrobiona dobrze. Gdy jednak pojawiają się błędy mimo poprawnego podłączenia, zwykle winny jest przerywacz, masa albo specyficzny układ elektryczny motocykla - i wtedy lepiej wrócić do schematu niż zgadywać po omacku.
