Najwięcej problemów z kierunkowskazami zaczyna się wtedy, gdy w ręce trafia nowy przerywacz, a na obudowie zamiast jasnego opisu są skróty typu 49, 49a, 31, B, L albo E. W motocyklach te symbole decydują o tym, czy układ będzie migał równo, zbyt szybko, czy wcale. W tym tekście rozpisuję, jak czytać oznaczenia na przerywaczu kierunkowskazów, jak dobrać właściwy typ do motocykla i jak go podłączyć bez zgadywania.
Najważniejsze rzeczy do zapamiętania
- 49 / B / X to zwykle wejście zasilania po bezpieczniku lub stacyjce.
- 49a / L oznacza wyjście z przerywacza, ale litera L bywa też używana w innym znaczeniu, więc trzeba patrzeć na cały układ pinów.
- 31 / E to masa, czyli minus instalacji.
- W motocyklach najczęściej spotyka się przerywacze 2-pinowe i 3-pinowe, rzadziej wersje z kontrolką lub osobnymi wejściami lewo/prawo.
- Po przejściu na LED-y bardzo często trzeba zmienić przerywacz na elektroniczny albo zadbać o odpowiednie obciążenie.
- Szybkie miganie zwykle nie oznacza „lepszego działania”, tylko błąd w doborze albo połączeniu.
Jak czytać zaciski przerywacza bez zgadywania
Ja zawsze zaczynam od najprostszej zasady: nie patrzę na sam kształt kostki, tylko na funkcję każdego pinu. W motocyklowych przerywaczach najczęściej chodzi o trzy rzeczy: zasilanie, wyjście na kierunkowskazy i masę. Jeśli te trzy połączenia są rozpoznane poprawnie, połowa pracy jest już zrobiona.

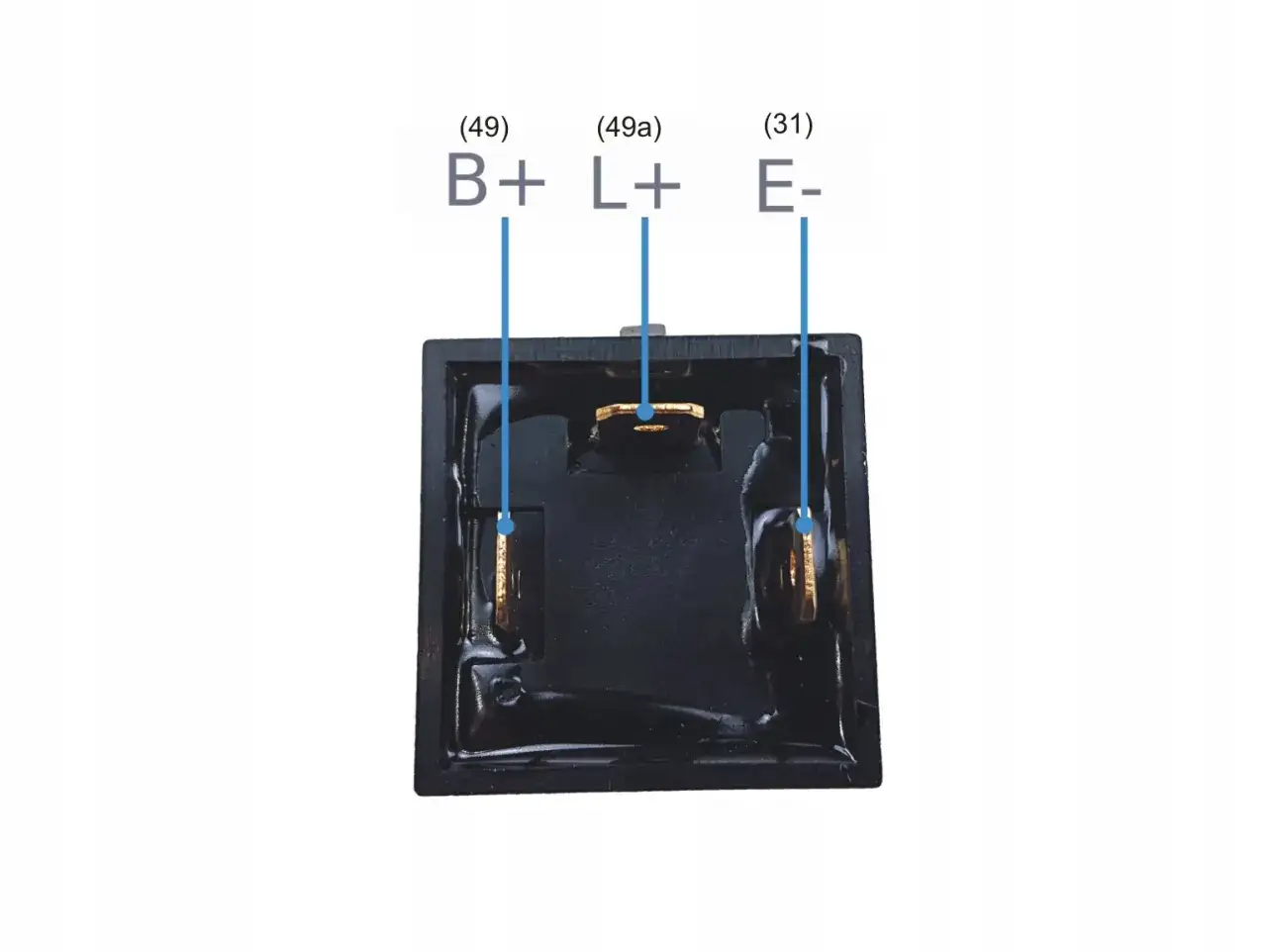

| Oznaczenie | Co oznacza | Jak to czytać w praktyce |
|---|---|---|
| 49 / B / X | wejście zasilania | plus po stacyjce lub po bezpieczniku, który zasila przerywacz |
| 49a / L | wyjście z przerywacza | prąd wychodzi stąd do przełącznika kierunkowskazów i dalej do lamp |
| 31 / E | masa | minus instalacji, zwykle punkt masowy ramy lub wiązki |
| C / CP / P | kontrolka | osobne wyjście do lampki sygnalizacyjnej w zegarach lub liczniku |
| L / R | lewa i prawa strona | w większych przerywaczach to osobne wejścia dla lewej i prawej strony, a nie odpowiednik 49a |
Najwięcej zamieszania robi litera L. W prostszych przerywaczach bywa skrótem od wyjścia, ale w bardziej rozbudowanych układach może oznaczać lewą stronę. Dlatego nie uczę się tych oznaczeń na pamięć jak alfabetu, tylko zawsze sprawdzam je w kontekście całej obudowy i liczby pinów. To samo dotyczy kontrolki: jeśli widzisz C, P albo CP, zwykle nie jest to „dodatkowy plus”, tylko wyjście dla lampki na desce.
Kiedy ta mapa jest już jasna, łatwiej ocenić, z jakim typem przerywacza masz przed sobą do czynienia.
Jak rozpoznać, z jakim przerywaczem masz do czynienia
W motocyklach spotykam najczęściej trzy praktyczne warianty. Pierwszy to prosty model 2-pinowy, drugi to wersja 3-pinowa z masą, a trzeci to bardziej rozbudowana kostka z kontrolką albo osobnymi wejściami dla lewej i prawej strony. Sam wygląd obudowy nie wystarcza, bo dwa podobne przerywacze mogą pracować zupełnie inaczej.
| Typ | Najczęstsze piny | Kiedy go spotkasz | Na co uważać |
|---|---|---|---|
| 2-pinowy | 49 i 49a albo B i L | proste instalacje, często aftermarket | zwykle nie ma osobnej masy; LED-y mogą wymagać innego modelu |
| 3-pinowy | 49, 49a i 31 albo B, L i E | bardzo częsty w motocyklach z elektronicznym przerywaczem | 31/E musi trafić na pewną masę, inaczej układ potrafi milczeć albo wariować |
| 4- lub 5-pinowy | 49, 49a, 31, C/P, czasem L i R | rozbudowane instalacje z kontrolką, awaryjnymi lub dodatkowymi obwodami | tu bez schematu konkretnego modelu łatwo pomylić funkcje |
Różnica między przerywaczem bimetalowym a elektronicznym też ma znaczenie. Bimetalowy działa dzięki nagrzewaniu się elementu, więc jego rytm zależy od obciążenia. Elektroniczny steruje miganiem inaczej i bywa cichszy, a czasem zupełnie bez charakterystycznego „cykania”. Jeśli po wymianie przerywacza nic nie słychać, to jeszcze nie dowód awarii.
W praktyce najważniejsze jest jedno: liczba pinów i nadruki na obudowie mówią więcej niż kolor wtyczki. Z taką bazą można przejść do poprawnego podłączenia, zamiast metodą prób i błędów przepalać czas oraz bezpieczniki.
Jak podłączyć go krok po kroku
Ja przy takiej pracy nie zaczynam od wciskania przewodów „na próbę”. Najpierw odłączam akumulator, potem sprawdzam schemat albo miernikiem szukam plusa po stacyjce. Dopiero wtedy łączę piny według funkcji, a nie według przypuszczenia.
- Odłącz akumulator. W motocyklu to najkrótsza droga, żeby uniknąć zwarcia przy manipulowaniu kostką.
- Sprawdź, czy masz zasilanie po stacyjce. Na pinie 49, B albo X powinien pojawić się plus dopiero po włączeniu zapłonu, jeśli taki jest układ w danym modelu.
- Podłącz wyjście przerywacza. Pin 49a albo L prowadzi dalej do przełącznika kierunkowskazów i to z niego układ rozdziela sygnał na lewą lub prawą stronę.
- Jeśli jest pin 31 lub E, dołóż masę. To nie jest „opcjonalny dodatek”, tylko warunek pracy wielu elektronicznych przerywaczy.
- Jeśli masz C, CP albo P, podepnij kontrolkę zgodnie ze schematem. Bez tego same kierunki zwykle nadal działają, ale lampka na zegarach może nie świecić poprawnie.
- Zabezpiecz połączenia. Konektor, który siedzi luźno, w motocyklu potrafi rozłączyć się od samych wibracji.
- Przetestuj lewą i prawą stronę osobno. Sprawdź też awaryjne, jeśli są w układzie, oraz to, czy kontrolka na desce miga razem z kierunkami.
Jeśli po podłączeniu jedna strona działa, a druga nie, nie zakładam od razu winy przerywacza. Często problem siedzi już za nim: w przełączniku, w masie lampy albo w zaśniedziałej wsuwce. To właśnie dlatego lubię testować układ etapami, a nie „na gotowo” po zamknięciu całej owiewki.
Ten schemat pracy prowadzi wprost do kolejnego tematu, bo największą liczbę pomyłek widzę właśnie przy przejściu z żarówek na LED.
Dlaczego LED-y zmieniają zasady gry
Przy klasycznych żarówkach przerywacz liczy się z poborem prądu. Gdy wymienisz lampy na LED, pobór spada i starszy, obciążeniowy przerywacz często uznaje to za usterkę. Efekt jest przewidywalny: zbyt szybkie miganie, brak migania albo świecenie ciągłe.
| Sytuacja | Co zwykle się dzieje | Najrozsądniejsza reakcja |
|---|---|---|
| żarówki w układzie fabrycznym | przerywacz pracuje normalnie, o ile instalacja jest sprawna | sprawdzić napięcie, masę i same żarówki |
| LED-y bez zmiany przerywacza | miganie przyspiesza albo układ przestaje zachowywać się przewidywalnie | zastosować przerywacz elektroniczny lub odpowiednie obciążenie |
| LED-y z przerywaczem pod LED | rytm migania wraca do normy | sprawdzić, czy model jest zgodny z instalacją i czy ma właściwą masę |
Rezystor obciążający działa, ale ja traktuję go jako obejście, nie jako eleganckie rozwiązanie. On po prostu zamienia nadmiar energii w ciepło, więc trzeba go przykręcić tam, gdzie nie stopi plastiku ani nie przegrzeje wiązki. W motocyklu, gdzie miejsca jest mało, to potrafi być większy problem niż sama wymiana przerywacza.
Jeżeli nowy przerywacz ma działać z LED-ami, musi też znosić niski pobór prądu. W praktyce niektóre modele wymagają minimalnego obciążenia, a inne pracują stabilnie już przy bardzo małych prądach. Dlatego na obudowie lub w dokumentacji szukam nie tylko napięcia 12 V, ale też informacji o minimalnym obciążeniu i dopuszczalnym prądzie. To właśnie tu najczęściej wychodzi różnica między „pasuje fizycznie” a „działa poprawnie”.
Kiedy LED-y zaczynają sprawiać kłopoty, następny krok to nie wymiana wszystkiego naraz, tylko wyłapanie typowego błędu montażowego.
Błędy, które najczęściej psują cały układ
W takich naprawach powtarzają się właściwie te same pomyłki. Z mojego doświadczenia wynikają one zwykle nie ze złej części, tylko z pośpiechu albo zbyt dosłownego czytania oznaczeń.
- Pomylenie 49a z 31. To najprostsza droga do układu, który nie działa albo działa losowo.
- Podłączenie przerywacza do LED-ów bez sprawdzenia zgodności. Klasyczny model bywa za bardzo „obciążeniowy” i od razu zaczyna migać zbyt szybko.
- Brudna lub słaba masa. W motocyklu wystarczy korozja na punkcie masowym, żeby przerywacz zachowywał się jak uszkodzony.
- Luźne konektory. Wibracje robią swoje i po kilku kilometrach problem wraca.
- Brak bezpiecznika albo zbyt cienki przewód. To nie tylko kwestia działania, ale też bezpieczeństwa wiązki.
- Zignorowanie kontrolki na liczniku. Układ może świecić na zewnątrz, a jednocześnie nie przekazywać sygnału poprawnie do lampki sygnalizacyjnej.
Jeśli widzę, że po wymianie kierunkowskazy migną raz i gasną, najpierw sprawdzam masę i wtyczkę, dopiero potem sam przerywacz. Gdy migają bardzo szybko, zwykle szukam złej zgodności z obciążeniem albo LED-ów. Gdy świecą ciągle, najczęściej winna jest polaryzacja lub zły pin wyjściowy.
Na tym etapie najważniejsze jest już nie samo rozpoznanie symboli, tylko szybkie domknięcie całego układu i sprawdzenie, czy motocykl naprawdę jest gotowy do jazdy.
Co sprawdzam przed zamknięciem instalacji
Zanim założę osłony z powrotem, robię krótki test kontrolny. To oszczędza późniejszego rozbierania motocykla tylko po to, żeby poprawić jeden źle osadzony styk.
- Sprawdzam, czy lewy i prawy kierunkowskaz świecą osobno i w równym rytmie.
- Patrzę, czy kontrolka na zegarach miga razem z kierunkami, jeśli układ ją przewiduje.
- Upewniam się, że przewód masowy ma pewny kontakt i nie opiera się na przypadkowym dotknięciu ramy.
- Kontroluję, czy przerywacz nie grzeje się nadmiernie po kilkudziesięciu sekundach pracy.
- Sprawdzam, czy przewody nie są naprężone i nie pracują pod obudową przy skręcie kierownicy.
Jeżeli wszystko działa, zostawiam motocykl z włączonym kierunkiem na minutę i jeszcze raz patrzę, czy rytm nie zmienia się wraz z obrotami silnika albo drganiami. To prosty test, ale bardzo skuteczny. Właśnie on odróżnia poprawnie podłączony przerywacz od takiego, który tylko „na stole” wygląda dobrze.
Najlepiej działa tu prosta zasada: 49 lub B to zasilanie, 49a lub L to wyjście, a 31 lub E to masa. Jeśli do tego dołożysz świadomość, że litera L nie zawsze znaczy to samo, a LED-y potrafią wymusić inny typ przerywacza, bardzo szybko przestajesz zgadywać i zaczynasz po prostu poprawnie składać instalację.
