Przeróbka motocykla na kierunkowskazy LED zwykle kończy się tym samym problemem: miganiem zbyt szybkim albo komunikatem o błędzie, bo instalacja widzi za małe obciążenie. W tym tekście pokazuję, jak dobrać i podłączyć rezystor tak, żeby układ działał poprawnie, nie grzał niepotrzebnie plastiku i nie wymagał później poprawiania po omacku. Dorzucam też praktyczne wskazówki, kiedy lepiej odpuścić rezystor na rzecz przekaźnika LED lub modułu sterującego.
Najważniejsze są trzy rzeczy: właściwa wartość, połączenie równoległe i bezpieczne odprowadzenie ciepła
- Rezystor wpina się równolegle do kierunkowskazu, a nie szeregowo.
- W instalacjach 12 V najczęściej spotyka się okolice 7,5 Ω / 50 W przy oryginalnych lampach 21 W.
- Przy kierunkowskazach fabrycznie 10 W często stosuje się inne wartości, na przykład około 27 Ω, ale zawsze trzeba sprawdzić konkretną instalację.
- Rezystor mocno się nagrzewa, więc musi być przykręcony do metalu i odsunięty od plastiku oraz wiązki.
- Jeśli masz możliwość wymiany przekaźnika na wersję LED, to zwykle jest to czyściejsze rozwiązanie niż dokładanie oporników.
Dlaczego kierunkowskazy LED migają za szybko
W klasycznym układzie przerywacz lub moduł sterujący oczekuje obciążenia zbliżonego do żarówki. LED pobiera jednak dużo mniej prądu, więc elektronika interpretuje to jako przepaloną lampę albo zbyt małe obciążenie i przyspiesza miganie. W motocyklach objawia się to najczęściej jako tak zwany hyperflash, czyli zbyt szybka częstotliwość pracy kierunkowskazów.
To ważne rozróżnienie: sam rezystor nie „naprawia” LED-a, tylko sztucznie dociąża obwód, żeby instalacja zachowywała się tak, jakby pracowała z tradycyjną żarówką. Jeśli z kolei motocykl ma przekaźnik lub moduł zaprojektowany do LED, opornik może być w ogóle zbędny. Właśnie dlatego najpierw sprawdzam, jak wygląda fabryczna elektronika, a dopiero potem dobieram elementy do przeróbki.
Gdy już wiesz, skąd bierze się problem, można przejść do tego, jak dobrać sam rezystor, żeby nie kupować go w ciemno.
Jak dobrać rezystor do swojej instalacji
Największy błąd początkujących polega na tym, że traktują rezystor jak część uniwersalną. W praktyce jego wartość zależy od napięcia instalacji, mocy oryginalnej żarówki, liczby kierunkowskazów w jednym obwodzie i tego, czy producent przewidział montaż po jednej sztuce na lampę, czy na całą stronę motocykla.
| Sytuacja w motocyklu | Typowy punkt wyjścia | Co to oznacza w praktyce |
|---|---|---|
| Oryginalne kierunkowskazy 21 W, instalacja 12 V | Około 7,5 Ω / 50 W | Najczęściej jedna sztuka na kierunkowskaz albo jedna na stronę, zależnie od układu |
| Oryginalne kierunkowskazy 10 W | Około 27 Ω | W niektórych motocyklach wystarcza jeden rezystor na stronę, ale trzeba sprawdzić zachowanie całego obwodu |
| Można wymienić przerywacz na wersję LED | Brak rezystora | Zwykle najlepsze rozwiązanie, bo nie generuje zbędnego ciepła |
| Motocykl ma rozbudowany nadzór elektroniki | Może być potrzebny moduł lub kodowanie | Rezystor nie zawsze usuwa wszystkie błędy z deski rozdzielczej |
Jeśli chcesz podejść do tego technicznie, warto pamiętać o dwóch prostych zależnościach. Po pierwsze, rezystor ma „udawać” obciążenie żarówki, więc najczęściej podłącza się go tak, aby pobierał część prądu obwodu. Po drugie, jego moc musi mieć zapas, bo to element, który zamienia energię w ciepło. Dla układu 12 V z rezystorem 7,5 Ω obciążenie jest na tyle duże, że w praktyce stosuje się element 50 W, a nie mały opornik z elektroniki ogólnej.
Ja w takich przeróbkach przyjmuję prostą zasadę: nie zgaduję wartości „na oko”, tylko dopasowuję ją do oryginalnej mocy i sposobu działania obwodu. To oszczędza czas, a przede wszystkim zmniejsza ryzyko przegrzania albo dalszych problemów z miganiem.
Skoro dobór masz już uporządkowany, czas przejść do samego montażu i zobaczyć, gdzie dokładnie rezystor powinien trafić.
Jak podłączyć rezystor krok po kroku

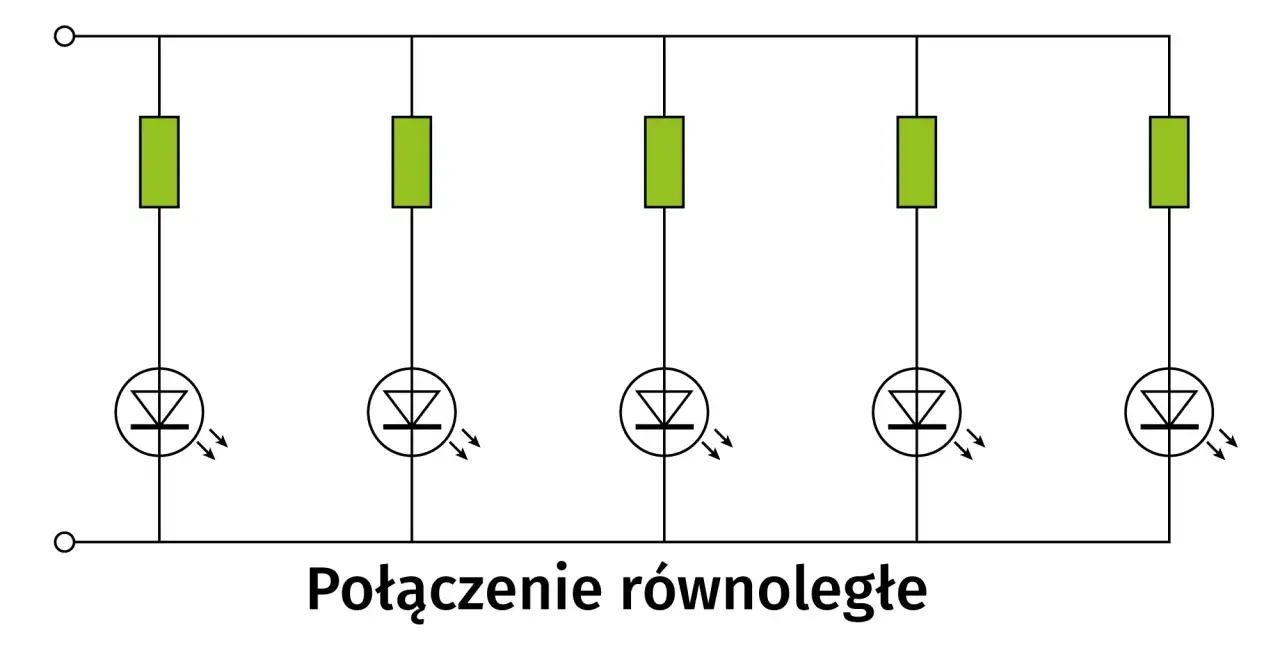

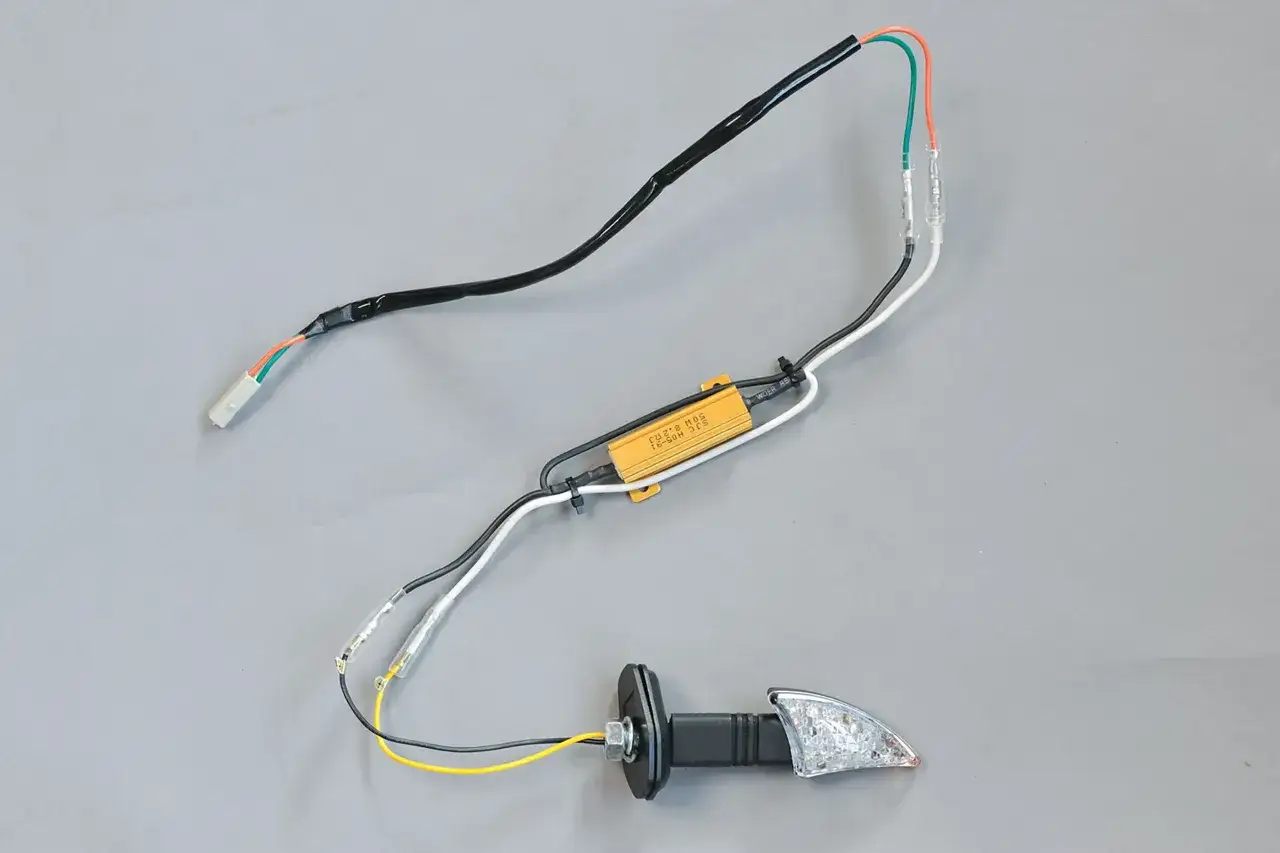

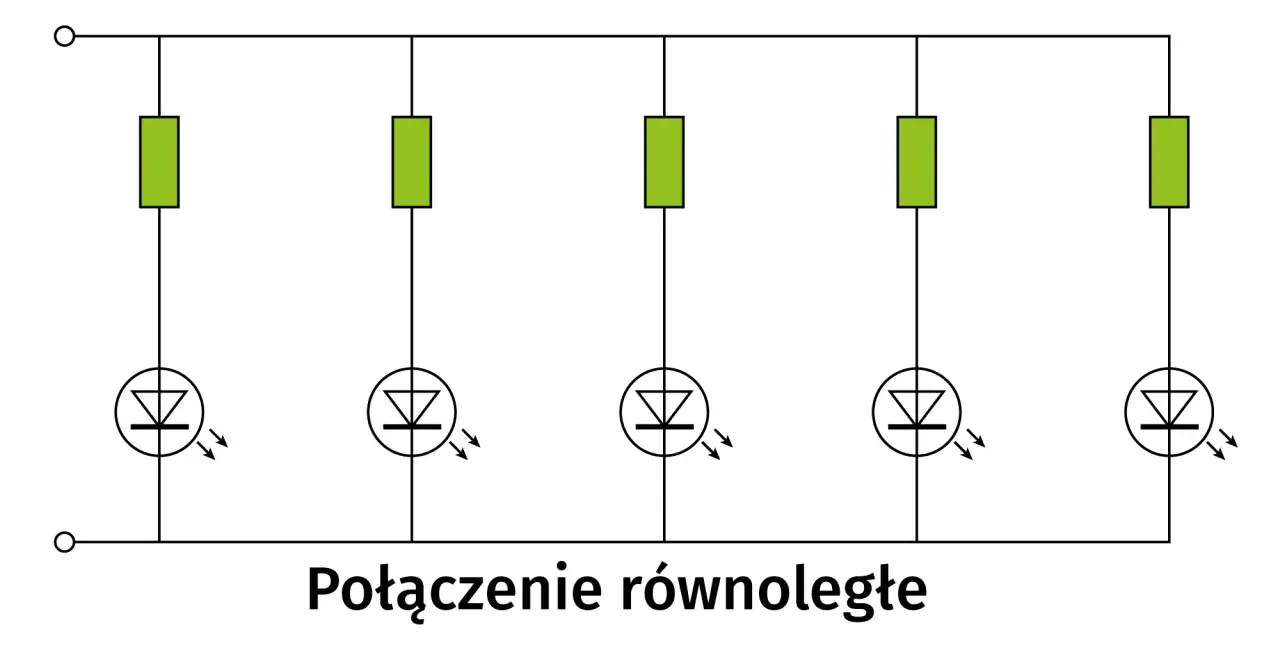

Rezystor zawsze wpina się równolegle do kierunkowskazu lub do całej gałęzi obwodu, którą chcesz dociążyć. To oznacza, że nie wstawiasz go „w torze” zasilania LED, tylko podpinasz jako dodatkową drogę dla prądu. Sam rezystor nie ma polaryzacji, ale przewody LED już tak, więc tu trzeba zachować porządek.
- Odłącz minus akumulatora, zanim zaczniesz cokolwiek ciąć lub zaciskać.
- Odszukaj przewód zasilający kierunkowskaz oraz masę albo drugi przewód powrotny w danym obwodzie.
- Wepnij jeden przewód rezystora do plusa kierunkowskazu, a drugi do masy, czyli równolegle do lampy.
- Jeśli w danej stronie motocykla front i tył są połączone wspólną linią, rezystor można umieścić na tej gałęzi, a niekoniecznie przy samej lampie.
- Połączenie zrób lutowaniem i koszulką termokurczliwą albo solidnym zaciskiem, który naprawdę trzyma przewód.
- Po wszystkim uruchom najpierw jedną stronę, potem drugą i sprawdź częstotliwość migania oraz temperaturę po kilku minutach pracy.
Jak łączyć przewody, żeby kontakt był trwały
W praktyce najlepiej sprawdza się połączenie zaciskane z dobrze dobraną tulejką albo lutowanie z porządną koszulką termokurczliwą. To nie jest miejsce na prowizorkę, bo luźny styk pod siedzeniem czy za owiewką szybko zaczyna dawać objawy, których nie da się od razu skojarzyć z rezystorem. Jeżeli chcesz później łatwo wrócić do serii, możesz użyć złączek demontowalnych, ale i one muszą być naprawdę pewne.
Przeczytaj również: Wymiana stacyjki w motocyklu - Jak zdiagnozować i naprawić usterkę?
Gdzie dokładnie wpiąć rezystor
Najprościej myśleć o nim jak o dodatkowym odbiorniku prądu przy tej samej linii, z której korzysta kierunkowskaz. Jeśli przerabiasz cały bok motocykla, jeden rezystor na stronę bywa wystarczający. Jeśli jednak masz nietypowe połączenia, kontrolkę wspólną dla obu stron albo osobne tory przednie i tylne, trzeba prześledzić schemat instalacji, bo nie każda maszyna reaguje tak samo.
Po samym podłączeniu przychodzi równie ważny etap, którego wielu ludzi nie docenia, czyli bezpieczny montaż termiczny. I to jest temat, którego naprawdę nie wolno odpuścić.
Gdzie zamontować rezystor, żeby niczego nie uszkodzić
Rezystor mocy grzeje się mocno, czasem bardziej, niż podpowiada zdrowy rozsądek. Dlatego nie przyklejam go do owiewki, nie chowam w gąbce i nie opieram o wiązkę przewodów. Taki element powinien trafić na metalowy punkt montażowy, najlepiej z odrobiną wolnej przestrzeni dookoła, żeby ciepło miało gdzie uciec.
W praktyce stosuję prostą zasadę: rezystor ma mieć kontakt z metalem, a nie z plastikiem. Śruba, podkładka i kawałek blachy często wystarczą. Ważne jest też zabezpieczenie przewodów przed drganiami, bo luźny opornik zaczyna pracować mechanicznie razem z motocyklem, a to skraca życie całego połączenia.
Jeżeli po kilku minutach pracy obudowa robi się wyraźnie gorąca, to jest normalne, ale tylko pod warunkiem, że ciepło nie idzie w plastiki i nie zagraża innym elementom. Właśnie dlatego po pierwszej jeździe zawsze sprawdzam temperaturę dłonią z dystansu albo, jeszcze lepiej, zwykłym termometrem bezdotykowym.
Jeśli nie masz wygodnego miejsca na bezpieczne odprowadzenie ciepła, warto poważnie zastanowić się nad innym rozwiązaniem niż sam rezystor.
Kiedy lepszy będzie przekaźnik LED albo moduł sterujący
Rezystor jest szybkim sposobem na obejście problemu, ale nie zawsze najlepszym. Jeśli motocykl pozwala na prostą wymianę przerywacza na wersję bez obciążenia, zwykle wolę właśnie ten wariant, bo nie dokłada kolejnego gorącego elementu do instalacji. Zyskujesz wtedy prostszy montaż, mniej strat energii i mniej miejsca zajętego pod siedzeniem.
| Rozwiązanie | Zalety | Wady | Kiedy wybrać |
|---|---|---|---|
| Rezystor | Szybki montaż, tani, działa w wielu prostych układach | Grzeje się, wymaga miejsca i dobrego mocowania | Gdy nie da się łatwo wymienić przekaźnika |
| Przekaźnik LED | Brak zbędnego ciepła, czystszy montaż, mniej strat | Musi pasować do instalacji i złącza | Gdy masz prosty dostęp do przerywacza |
| Moduł sterujący lub kodowanie | Najlepsze w nowszych motocyklach z elektroniką nadzorującą obwód | Droższe, czasem wymaga wiedzy lub serwisu | Gdy pojawiają się błędy na desce mimo poprawnego migania |
W nowszych motocyklach, zwłaszcza z rozbudowaną elektroniką i kontrolą przepalonej żarówki, rezystor potrafi rozwiązać tylko część problemu. Miganie wraca do normy, ale komunikat błędu nadal potrafi się pojawić. Wtedy trzeba sięgnąć po moduł, przekaźnik LED albo kodowanie, zamiast upierać się przy samym oporniku.
To prowadzi do jeszcze jednego praktycznego tematu, bo najwięcej błędów nie wynika z braku wiedzy, tylko z pośpiechu i pominięcia prostych zasad montażu.
Najczęstsze błędy przy montażu, które psują efekt
- Wpięcie rezystora szeregowo zamiast równolegle.
- Zbyt mała moc opornika, który po chwili pracuje na granicy swoich możliwości.
- Przyklejenie rezystora do plastiku albo owinięcie go materiałem izolującym ciepło.
- Pominięcie sprawdzenia osobno lewej i prawej strony po montażu.
- Założenie, że rezystor naprawi wszystko, także błędy homologacji lub uszkodzony przekaźnik.
- Luźne połączenie masy, które daje objawy podobne do złego doboru wartości rezystora.
Ja zwracam uwagę jeszcze na jeden detal: rezystor nie usuwa problemów mechanicznych ani prawnych. Jeśli kierunkowskaz nie ma homologacji albo źle siedzi w mocowaniu, to opornik nie załatwi sprawy. On ma tylko poprawić pracę elektryki, nic więcej.
Po usunięciu tych błędów większość przeróbek działa bezproblemowo, a ostatni krok to już tylko wybór rozwiązania, które w praktyce najlepiej pasuje do konkretnego motocykla.
Co sprawdza się najlepiej przy przeróbce motocykla na LED
Jeśli mam do czynienia z motocyklem, w którym można łatwo wymienić przekaźnik na wersję LED, zaczynam właśnie od tego. To najczystszy wariant, bo nie dodaje punktów grzania i zwykle daje najbardziej przewidywalny efekt. Jeśli to się nie da zrobić, sięgam po rezystor i pilnuję trzech rzeczy: dobrej wartości, równoległego wpięcia i solidnego montażu na metalu.
Przy klasycznych instalacjach 12 V z lampami 21 W rozsądnym punktem wyjścia jest zwykle okolica 7,5 Ω / 50 W, ale nie traktuję tego jak wartość magiczną. W motocyklach z inną mocą żarówek albo z rozbudowaną elektroniką trzeba patrzeć szerzej, bo czasem jeden opornik na stronę wystarczy, a czasem potrzebny jest zupełnie inny moduł.
Jeżeli chcesz, żeby przeróbka była zrobiona raz a dobrze, po montażu zrób krótki test na biegu jałowym, sprawdź awaryjne, osobno lewą i prawą stronę, a potem po pierwszej jeździe obejrzyj miejsce montażu rezystora. To zajmuje kilka minut, a pozwala wyłapać problem zanim stopi się obudowa albo poluzuje wiązka.
W praktyce właśnie tak wygląda sensowny montaż: bez zgadywania, bez wciskania opornika w przypadkowe miejsce i bez oczekiwania, że jeden mały element naprawi każdy problem w instalacji.
