W silniku zawór robi więcej, niż widać z zewnątrz: uszczelnia komorę spalania, odprowadza ciepło z głowicy i otwiera drogę dla mieszanki albo spalin dokładnie w tym momencie, w którym trzeba. W praktyce budowa zaworu silnikowego jest prosta tylko na pierwszy rzut oka, bo o trwałości decydują detale: materiał grzybka, prowadzenie trzonka, stan gniazda, sprężyna i uszczelniacz. Poniżej rozkładam to na części i pokazuję, co naprawdę ma znaczenie w serwisie oraz eksploatacji, zwłaszcza w motocyklach i innych wysokoobrotowych silnikach.
Najważniejsze rzeczy o zaworach, które warto znać przed serwisem
- Zawór to nie jeden element, ale cały mały układ: grzybek, trzonek, prowadnica, gniazdo, sprężyna, zamki i uszczelniacz trzonka.
- Zawór wydechowy pracuje w znacznie cięższych warunkach termicznych niż ssący, dlatego zwykle zużywa się szybciej.
- Najczęstsze problemy to zużyta prowadnica, wypalone gniazdo, nieszczelny uszczelniacz trzonka i osłabiona sprężyna.
- Objawy dają o sobie znać jako dymienie, wypadanie zapłonów, spadek kompresji, hałas zaworowy albo problemy z rozruchem.
- Po naprawie liczą się pomiary, poprawny montaż i właściwy luz zaworowy, a nie samo „złożenie do kupy”.
Z czego składa się zawór i jak te elementy pracują razem

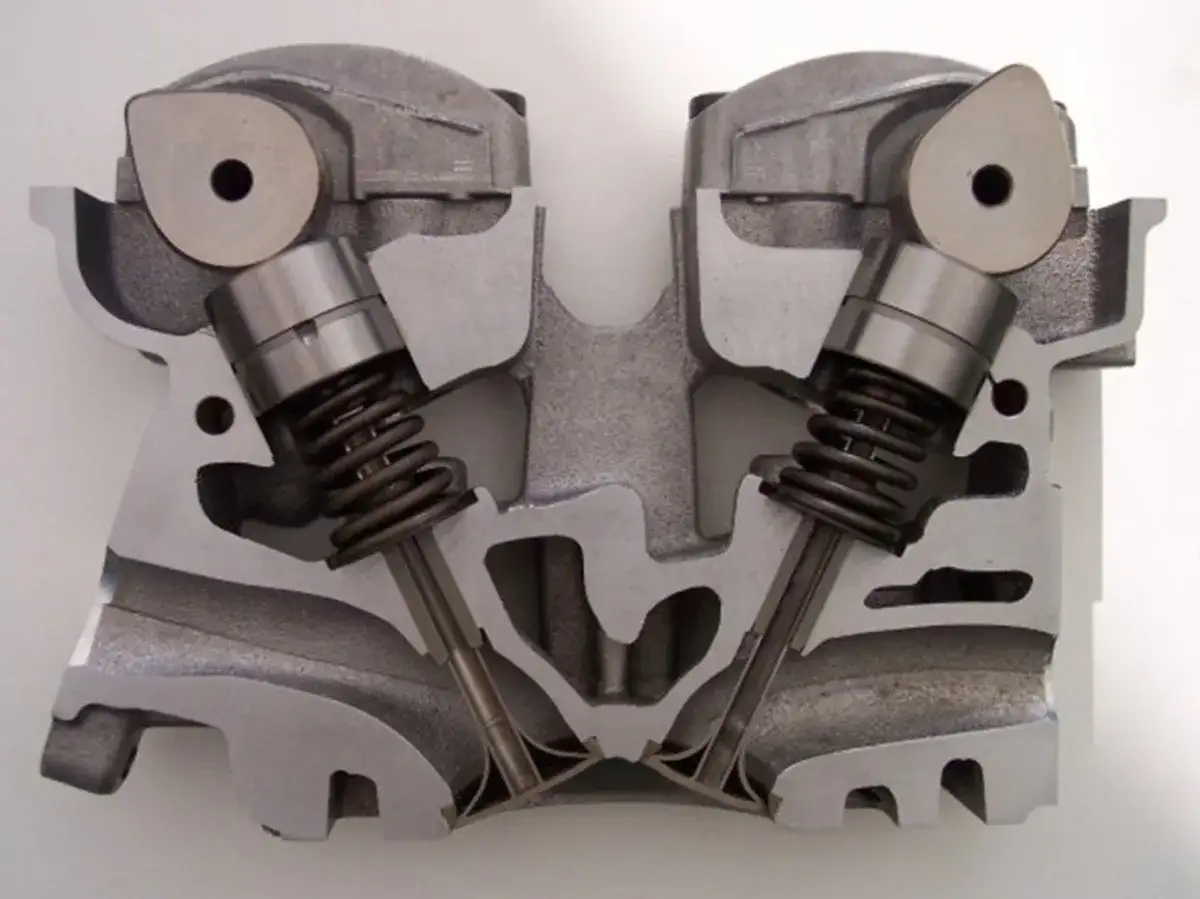

Zawór wygląda niepozornie, ale jego zadanie jest wymagające: ma zamykać komorę spalania, wytrzymać uderzenia napędu rozrządu i jeszcze odprowadzać część ciepła do głowicy. Najważniejsze części to grzybek albo talerz zaworu, trzonek, rowki pod zamki, a po drugiej stronie prowadnica, gniazdo, sprężyna i uszczelniacz trzonka. W praktyce to właśnie współpraca tych elementów decyduje, czy silnik oddycha swobodnie, czy zaczyna tracić szczelność.
| Element | Rola | Co zwykle się z nim dzieje |
|---|---|---|
| Grzybek zaworu | Tworzy powierzchnię zamknięcia komory spalania | Może się przypalić, wytłuc albo odkształcić |
| Trzonek | Ślizga się w prowadnicy i prowadzi ruch zaworu | Zużywa się przy złym smarowaniu i zbyt dużym luzie |
| Rowki pod zamki | Trzymają zawór razem z zamkami i talerzykiem sprężyny | Mogą dostać wytarcia, jeśli elementy są ponownie użyte |
| Gniazdo zaworu | Uszczelnia i odbiera ciepło z zaworu | Wypala się albo traci współosiowość |
| Sprężyna i talerzyk | Zamyka zawór i utrzymuje odpowiedni docisk | Traci siłę, siada krzywo albo pęka |
| Uszczelniacz trzonka | Dozuje ilość oleju na trzonek zaworu | Twardnieje i zaczyna przepuszczać olej |
Jak podaje MAHLE, w ciężko pracujących silnikach zawory wydechowe potrafią wytrzymać ponad miliard cykli i temperatury sięgające 800°C, więc w tym miejscu nie ma miejsca na przypadek ani w doborze materiału, ani w montażu. Zawór ssący zwykle pracuje w łagodniejszych warunkach, ale to wydechowy dostaje największy termiczny łomot, dlatego właśnie on najczęściej zdradza pierwszy ślad zużycia. Kiedy znamy już budowę, trzeba zobaczyć, co decyduje o szczelności i dlaczego sama obecność części jeszcze niczego nie gwarantuje.
Dlaczego szczelność zależy od geometrii, a nie tylko od samego zaworu
Największy błąd, jaki widzę przy diagnozie zaworów, to patrzenie wyłącznie na sam grzybek. Tymczasem o szczelności decyduje pas przylgni, czyli miejsce kontaktu zaworu z gniazdem, a ten pas musi być równy, centryczny i odpowiednio szeroki. Jeśli zawór pracuje pod kątem, gniazdo jest źle obrobione albo głowica była planowana bez korekty osadzenia zaworu, zaczynają się kłopoty z domykaniem, temperaturą i kompresją.
- Zbyt wąski pas przylgni zwiększa ryzyko szybkiego przypalenia, bo ciepło nie rozkłada się równomiernie.
- Zbyt szeroki pas pogarsza odprowadzanie ciepła i potrafi przyspieszyć zużycie gniazda.
- Brak współosiowości między prowadnicą a gniazdem sprawia, że zawór pracuje na ukos i szybciej wybija prowadnicę.
- Źle obrobione gniazdo po wprasowaniu wkładki nie uszczelni silnika, nawet jeśli sam zawór wygląda dobrze.
Lapowanie, czyli lekkie dotarcie zaworu pastą ścierną, traktuję jako korektę i sposób na sprawdzenie kontaktu, a nie jako naprawę wypalonego gniazda. Jeśli powierzchnie są zniszczone, samo „dotarcie na cacy” daje tylko chwilowy efekt. W motocyklach wysokoobrotowych nawet niewielkie odchylenie od osi potrafi skrócić żywotność całej głowicy, więc geometria ma tu większe znaczenie, niż wielu osobom się wydaje. To właśnie takie odkształcenia i niedokładności najczęściej prowadzą do zużycia, które widać już po samych objawach pracy silnika.
Co najczęściej się zużywa i dlaczego
W serwisie najpierw patrzę na te miejsca, które pracują w ruchu ślizgowym albo są najbardziej obciążone temperaturą. Sam zawór nie zużywa się równomiernie, tylko punktowo, a przyczyną bywa zwykle zbyt duży przebieg, zbyt rzadki olej, błędny luz zaworowy albo wcześniejsza naprawa zrobiona bez pomiarów.
- Prowadnica i trzonek - jeśli luz rośnie, zawór zaczyna latać na boki, a uszczelnienie przestaje być pewne.
- Uszczelniacz trzonka - ma dozować bardzo małą ilość oleju; kiedy twardnieje, pojawia się dymienie, a kiedy jest zbyt luźny, silnik zaczyna brać olej.
- Gniazdo i przylgnia - przegrzanie, nagar lub zły kąt przylgni prowadzą do wypalenia i spadku kompresji.
- Sprężyna zaworowa - osłabiona sprężyna nie domyka zaworu z odpowiednią siłą i przy wyższych obrotach może dopuścić do pływania zaworu.
- Zamki zaworowe - małe elementy, które lubią być lekceważone, a po zużyciu potrafią dopuścić do uszkodzenia rowków na trzonku.
- Luz zaworowy - to mały odstęp między napędem rozrządu a trzonkiem zaworu; kompensuje rozszerzalność cieplną i bez niego cały układ zaczyna pracować za ciasno albo za luźno.
Najbardziej zdradliwe jest to, że wiele z tych usterek rozwija się wolno. Silnik jeszcze odpala, jeszcze jedzie, ale coraz gorzej trzyma wolne obroty, zaczyna cykać albo brać olej, a to już sygnał, że czas przejść od obserwacji do diagnostyki. Wtedy warto spojrzeć na objawy z zewnątrz, zamiast od razu rozbierać pół motocykla.
Jak rozpoznać problem, zanim silnik zacznie naprawdę cierpieć
Objawy związane z zaworami są mylące, bo kilka różnych usterek potrafi dawać podobny efekt. Dlatego nie szukałbym jednego „magicznego” znaku, tylko zestawu symptomów, które razem układają się w sensowny obraz. Do szybkiej oceny najlepiej użyć pomiaru kompresji, a przy podejrzeniu nieszczelności także próby leak-down, bo dopiero ona pokazuje, czy zawór faktycznie nie domyka.
| Objaw | Co zwykle oznacza | Jak to potwierdzić |
|---|---|---|
| Niebieski dym po odpaleniu albo po hamowaniu silnikiem | Zużyty uszczelniacz trzonka lub prowadnica | Sprawdzenie luzu prowadnicy i stanu uszczelniacza |
| Metaliczne cykanie na ciepłym silniku | Zbyt duży luz zaworowy | Pomiar szczelinomierzem |
| Trudny rozruch, nierówna praca, wypadanie zapłonów | Zbyt mały luz, nieszczelne gniazdo albo krzywy zawór | Pomiar kompresji i kontrola szczelności |
| Strzały w wydech lub w dolot | Zawór nie domyka albo rozjechały się fazy rozrządu | Sprawdzenie znaków rozrządu i test szczelności |
| Wyraźny spadek mocy i rosnące spalanie | Utrata szczelności komory spalania | Leak-down i oględziny gniazda |
Jeżeli zawór miał kontakt z tłokiem, nie zakładałbym, że problem skończył się na jednym krzywym elemencie. W takich przypadkach sprawdzam także prowadnice, gniazda, popychacze albo szklanki oraz ustawienie rozrządu, bo uszkodzenie często rozchodzi się dalej niż się wydaje. To prowadzi nas do samego serwisu, czyli do tego, co trzeba zrobić, żeby po złożeniu silnik faktycznie był szczelny.
Jak wygląda poprawny serwis zaworów i głowicy
W warsztacie najlepiej działa porządek, bo przy zaworach najłatwiej zniszczyć coś, co jeszcze nadawało się do uratowania. Ja zaczynam od pomiarów, a dopiero potem decyduję, co wymieniać, co regenerować i gdzie kończy się sens oszczędzania. W praktyce wygląda to tak:
- Demontuję głowicę i dokładnie ją czyszczę. Nagar utrudnia ocenę przylgni, a resztki potrafią zafałszować pomiary.
- Mierzę trzonek, prowadnicę i bicie gniazda. Jeśli prowadnica jest zużyta, samo dotarcie nie rozwiąże problemu.
- Po wprasowaniu nowej prowadnicy rozwiercam ją lub honuję do wymiaru. Chodzi o właściwy luz, a nie o jak najmniejszą tolerancję.
- Sprawdzam kąt gniazda i przylgnię zaworu. Lapowanie traktuję jako lekką korektę, nie leczenie wypalonego gniazda.
- Zakładam nowy uszczelniacz trzonka i nowe zamki. Stare elementy często wyglądają dobrze, ale nie trzymają już parametrów.
- Kontroluję wysokość i siłę sprężyny. Zbyt słaba sprężyna przy wysokich obrotach jest proszeniem się o kłopoty.
- Ustawiam luz zaworowy. W silnikach z hydrauliczną kompensacją daję układowi czas na ułożenie; MAHLE zaleca minimum 30 minut przed pierwszym uruchomieniem po montażu.
Jeśli zawór miał kontakt z tłokiem, zwykle nie ograniczam się do wymiany jednego elementu po jednym cylindrze. W wielu sytuacjach lepiej wymienić cały zestaw po uszkodzonej stronie i dokładnie obejrzeć wszystkie sąsiednie części, niż wracać do tego samego silnika po kilkuset kilometrach. Po takim serwisie zostaje już tylko kontrola końcowa, a to właśnie ona odróżnia naprawę porządną od naprawy „na chwilę”.
Co jeszcze sprawdzam przed pierwszym uruchomieniem
- Obracam wałem ręcznie co najmniej dwa pełne obroty, żeby upewnić się, że nic nie haczy i nie ma kolizji tłoka z zaworem.
- Kontroluję znaki rozrządu, bo nawet niewielkie przesunięcie paska albo łańcucha może zniszczyć świeżo złożoną głowicę.
- Sprawdzam uszczelnienie i czystość kanałów olejowych, bo brud w okolicy prowadnicy szybko wraca jako hałas albo nadmierne zużycie oleju.
- Po pierwszym cyklu grzania oglądam okolice uszczelniaczy i pokrywy zaworów, żeby wyłapać ewentualny wyciek od razu, a nie po tygodniu jazdy.
- W silnikach z regulacją mechaniczną ponownie mierzę luz zaworowy wtedy, gdy przewiduje to producent albo gdy po naprawie układ był mocno rozbierany.
Jeśli miałbym zostawić jedną praktyczną zasadę, to taką: zaworu nie ocenia się w oderwaniu od reszty głowicy. Wpływ na jego pracę mają prowadnica, gniazdo, sprężyna, uszczelniacz i rozrząd, a dopiero cały ten zestaw decyduje o kompresji, temperaturze i trwałości silnika. Gdy patrzę na to w ten sposób, naprawa przestaje być zgadywaniem, a staje się normalnym, przewidywalnym serwisem.
