Hamulce bębnowe wciąż pojawiają się w lekkich motocyklach, skuterach i starszych konstrukcjach, a ich skuteczność zależy nie tylko od stanu części, lecz także od samego układu wewnątrz bębna. W praktyce rodzaje hamulców bębnowych różnią się głównie układem szczęk, liczbą rozpieraczy i tym, jak mocno system sam się wzmacnia podczas hamowania. W tym tekście pokazuję, jak odróżnić najważniejsze odmiany, gdzie każda z nich ma sens i na co zwrócić uwagę przy serwisie.
Najważniejsze różnice w jednym miejscu
- Najprostszy układ to simplex: jedna szczęka pomaga drugiej tylko częściowo, więc konstrukcja jest tania i łatwa w obsłudze.
- Duplex albo twin-leading shoe daje większą siłę hamowania do przodu, ale wymaga dokładniejszej regulacji.
- Układy serwo i duo-serwo wykorzystują samowzmacnianie, dlatego potrafią hamować mocniej przy tej samej średnicy bębna.
- W motocyklach najczęściej spotyka się bęben z tyłu, a w klasykach także przednie bębny o większej skuteczności.
- O wyniku decydują też stan okładzin, czystość bębna i poprawna praca rozpieracza lub cięgna.
Jak działa hamulec bębnowy i skąd biorą się nazwy
W bębnie pracują szczęki hamulcowe z okładzinami ciernymi. Gdy rozpieracz albo cylinderek rozsuwa szczęki, okładzina dociska się do wnętrza bębna przymocowanego do koła. Jedna ze szczęk staje się prowadząca (leading), czyli obrót bębna pomaga ją dociągnąć do powierzchni, a druga jest opóźniona (trailing) i korzysta z tarcia dużo słabiej.
To właśnie ta różnica sprawia, że jedne układy są proste, inne bardziej agresywne, a jeszcze inne wykorzystują efekt samowzmacniania. Ja zawsze zaczynam ocenę od pytania, czy układ ma jeden punkt rozpierania, dwa punkty rozpierania, czy szczęki pracują pływająco, bo od tego zależy charakter hamulca.
Samowzmacnianie oznacza sytuację, w której siła tarcia pomaga docisnąć szczękę jeszcze mocniej do bębna. To daje lepszy moment hamujący, ale wymaga dobrego stanu powierzchni i regulacji, bo brud albo przegrzanie szybciej psują efekt. Właśnie dlatego sama nazwa bębna niewiele mówi bez zajrzenia do jego środka.
Najważniejsze odmiany hamulców bębnowych

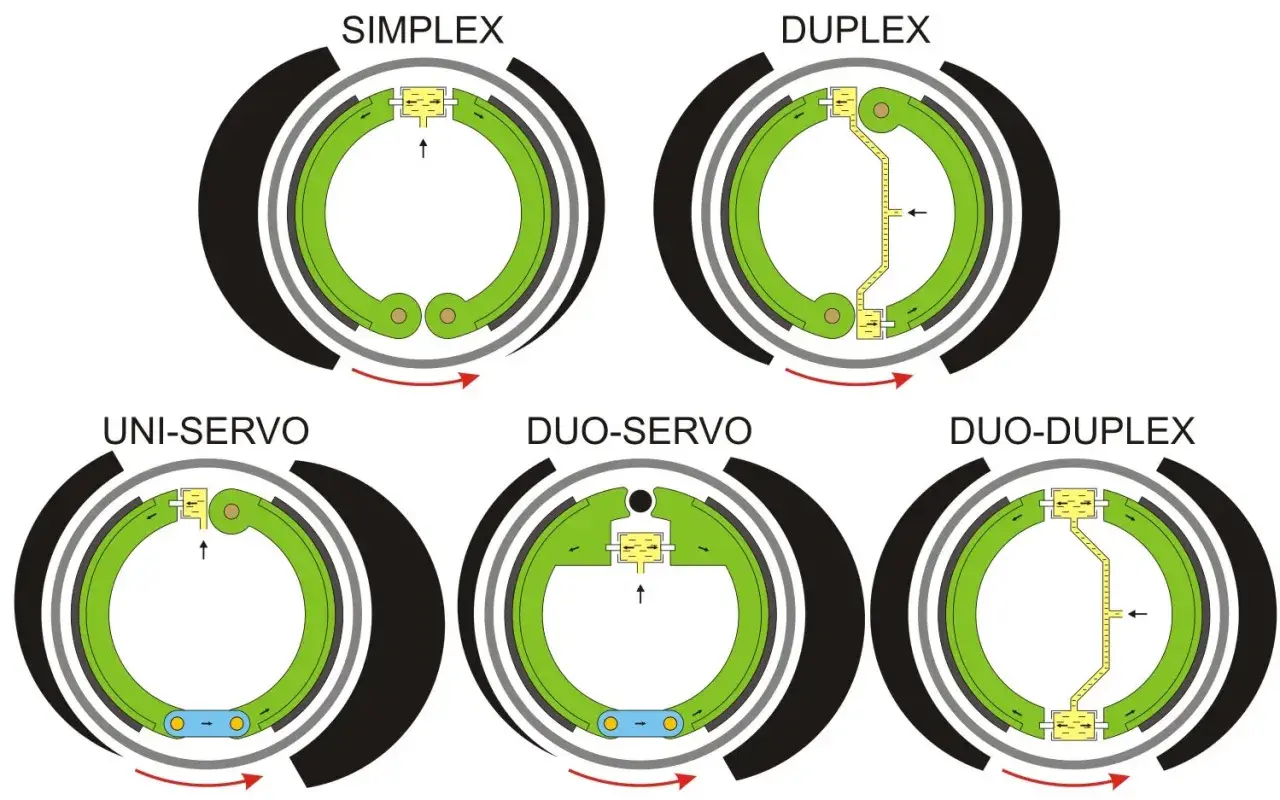

W polskiej literaturze najczęściej pojawiają się nazwy simplex, duplex, serwo, duo-duplex i duo-serwo. W motocyklach i starszych autach nie zawsze używa się ich identycznie w każdym opracowaniu, ale logika jest ta sama: liczy się liczba rozpieraczy, sposób podparcia szczęk i to, jak mocno układ wykorzystuje tarcie do własnego wzmocnienia.
| Typ | Jak działa | Główna zaleta | Ograniczenie | Gdzie ma sens |
|---|---|---|---|---|
| Simplex | Jeden rozpieracz działa na obie szczęki, z których jedna jest prowadząca, a druga opóźniona. | Prosta budowa, niski koszt, łatwy serwis. | Asymetria sił i mniejszy potencjał hamowania niż w bardziej rozbudowanych układach. | Lekkie motocykle, skutery, tylne koła w prostszych konstrukcjach. |
| Duplex | Dwa rozpieracze, po jednym dla każdej szczęki, dzięki czemu obie mogą pracować jak prowadzące. | Wyraźnie mocniejsze hamowanie w jednym kierunku. | Większa złożoność i większa wrażliwość na regulację. | Przednie bębny w klasycznych motocyklach i starszych pojazdach. |
| Serwo | Dwie współbieżne szczęki są zawieszone pływająco, a jeden cylinder działa dwustronnie. | Dobre wykorzystanie samowzmacniania. | Wymaga bardzo dobrego stanu powierzchni ciernych. | Konstrukcje, w których liczy się moc bębna bez dużego powiększania rozmiaru. |
| Duo-duplex | Dwie szczęki podparte ślizgowo i dwa cylindry działające dwustronnie. | Bardzo wysoki moment hamujący i równomierniejsze rozłożenie sił. | Układ bardziej skomplikowany i droższy w obsłudze. | Cięższe pojazdy i rozwiązania specjalne. |
| Duo-serwo | Dwie szczęki podparte ślizgowo, oparte na sworzniu, z jednym cylindrem dwustronnym. | Mocne samowzmacnianie i wysoka skuteczność. | Największa zależność od stanu regulacji, bębna i okładzin. | Maszyny, w których priorytetem jest siła hamowania przy zachowaniu bębna. |
W praktyce motocyklowej częściej usłyszysz prostsze określenia typu leading/trailing albo twin-leading shoe. To wygodny skrót myślowy: pierwsze opisuje układ z jedną szczęką prowadzącą i jedną opóźnioną, a drugie bęben z dwiema szczękami prowadzącymi, który lepiej hamuje do przodu.
Które rozwiązania spotkasz w motocyklach najczęściej
W motocyklach bęben najczęściej pracował z tyłu, bo tam liczy się przewidywalność, odporność na zabrudzenie i prostota. W lekkich skuterach, motorowerach i starszych 125-tkach spotkasz najczęściej układ simplex albo prosty leading/trailing. Z przodu w klasykach częściej pojawiał się twin-leading shoe, bo przedni hamulec musi wykonać większą część pracy przy hamowaniu.
| Zastosowanie | Najczęstszy układ | Dlaczego właśnie ten |
|---|---|---|
| Tylne koło w lekkich motocyklach i skuterach | Simplex | Prosty, tani, zamknięty przed brudem i wystarczający do pracy wspomagającej. |
| Przednie koło w klasykach | Twin-leading shoe / duplex | Lepsza siła w kierunku jazdy do przodu, czyli tam, gdzie przedni hamulec pracuje najciężej. |
| Pojazdy użytkowe i cięższe konstrukcje | Serwo / duo-serwo | Większy moment hamujący bez konieczności dramatycznego powiększania bębna. |
| Nowoczesne motocykle | Rzadko | Tarcza lepiej chłodzi, szybciej odprowadza ciepło i zwykle lepiej znosi częste, mocne hamowania. |
Jeśli oglądam klasyka, patrzę nie tylko na średnicę bębna, ale też na sposób podparcia szczęk i kierunek działania dźwigni. To od razu mówi, jak hamulec zachowa się w ruchu do przodu i podczas manewrowania motocyklem. W praktyce właśnie ten detal decyduje, czy układ jest spokojny i przewidywalny, czy raczej nastawiony na mocny, chwilowy efekt.
Jak rozpoznać zużycie i problemy z regulacją
Największy błąd przy bębnach to zgadywanie. Ja wolę zacząć od objawów, bo one zwykle prowadzą prosto do źródła problemu: zużytych okładzin, zatartego rozpieracza, brudnego bębna albo źle ustawionego cięgna.
| Objaw | Co to zwykle oznacza | Co sprawdzić najpierw |
|---|---|---|
| Długi skok dźwigni lub pedału | Zużyte szczęki, rozregulowanie albo zbyt duży luz w cięgnie. | Regulację, stan okładzin, pracę samoregulatora lub cięgna. |
| Hamulec łapie nierówno lub ściąga | Zatarte punkty podparcia, różne zużycie szczęk albo zabrudzenie jednej strony. | Sworznie, sprężyny, prowadzenia i czystość bębna. |
| Skuteczność spada po kilku mocniejszych hamowaniach | Przegrzanie i tzw. glazing, czyli wygładzenie okładziny. | Stan powierzchni ciernych i jakość okładzin. |
| Szuranie, pulsowanie albo wyczuwalne bicie | Owalizacja bębna, rant albo miejscowe przegrzanie. | Wewnętrzną średnicę bębna i powierzchnię roboczą. |
| Koło nie odpuszcza po zwolnieniu hamulca | Zapiekająca się linka, słabe sprężyny albo brud na elementach prowadzących. | Luz powrotny, stan linek i pracę rozpieracza. |
W serwisie nie zaczynam od wymiany części w ciemno. Najpierw sprawdzam, czy szczęki mają równy kontakt z bębnem, czy sworznie i rozpieracz pracują lekko oraz czy wewnętrzna powierzchnia bębna nie ma rantu, przebarwień albo śladów oleju z piasty. Pył z okładzin usuwam odkurzaczem i środkiem do hamulców, a nie sprężonym powietrzem, bo nie chcę rozdmuchiwać zanieczyszczeń po całym zespole.
Kiedy już wiem, co i jak się zużywa, łatwiej ocenić, czy bęben w ogóle jest dziś dobrym wyborem dla danego motocykla. I właśnie tu przydaje się porównanie z tarczą.
Gdzie bęben nadal ma przewagę nad tarczą
Przy wyborze nie patrzę wyłącznie na siłę hamowania. Liczą się też warunki pracy: woda, błoto, temperatura, charakter jazdy i to, jak hamulec współpracuje z resztą podwozia. W lekkim sprzęcie bęben nadal potrafi mieć sens, ale trzeba uczciwie nazwać jego granice.
| Cecha | Bęben | Tarcza | Wniosek praktyczny |
|---|---|---|---|
| Ochrona przed brudem i wodą | Zamknięta konstrukcja lepiej osłania elementy robocze. | Układ bardziej otwarty, szybciej przyjmuje wodę i zabrudzenia. | W codziennej, spokojnej jeździe bęben bywa bardzo odporny na warunki. |
| Chłodzenie | Gorsze odprowadzanie ciepła. | Lepsza wentylacja i szybsze oddawanie temperatury. | Przy częstych, mocnych hamowaniach tarcza zwykle wygrywa. |
| Serwis | Zwykle więcej rozbierania i dokładniejsza regulacja. | Najczęściej prostsza obsługa. | Bęben lubi cierpliwego mechanika. |
| Hamulec postojowy | Łatwo go zintegrować z prostą mechaniką. | Wymaga osobnego rozwiązania lub dodatkowego mechanizmu. | To jeden z powodów, dla których bębny nadal żyją w prostych konstrukcjach. |
| Wpływ na zachowanie motocykla | Może być wystarczający i przewidywalny, jeśli jest dobrze ustawiony. | Lepiej znosi powtarzalne, mocne obciążenie. | W ostrzejszej jeździe tarcza daje większy margines bezpieczeństwa. |
W praktyce bęben nie przegrywa dlatego, że jest „stary”, tylko dlatego, że jest mniej odporny na temperaturę i mniej wybacza zaniedbania. Jeśli motocykl jeździ spokojnie, ma niewielką masę i nie jest katowany w górach albo w mieście na ciągłych dohamowaniach, dobry bęben może działać długo i przewidywalnie. W cięższych lub szybciej jeżdżących konstrukcjach tarcza zwykle lepiej współpracuje z oponą i zawieszeniem, bo szybciej oddaje ciepło i nie trzyma układu w stanie ciągłego przegrzania.
Na co uważać przy wymianie szczęk i regeneracji bębna
Jeśli ktoś chce, żeby hamulec bębnowy działał dobrze, nie wystarczy kupić „pasujących” szczęk. Trzeba dopasować cały układ jako całość, bo geometria szczęk, typ rozpieracza i stan bębna pracują razem.
- Dobieram szczęki do konkretnego typu układu, a nie tylko do średnicy bębna.
- Sprawdzam stan sprężyn, punktów podparcia, rozpieracza oraz linek lub cięgna.
- Oglądam bęben pod kątem rantu, przegrzania, pęknięć i owalizacji.
- Nie dopuszczam do pracy na zapieczonym lub zbyt mocno przetoczonym bębnie.
- Po montażu ustawiam luz tak, by koło obracało się swobodnie, ale hamulec łapał bez martwego skoku.
- Nowe okładziny docieram przez pierwsze 50-100 km spokojnej jazdy i unikam długiego trzymania hamulca.
Dobrze ustawiony bęben nie musi być reliktem. W lekkim motocyklu, skuterze czy klasyku może działać przewidywalnie i długo, ale tylko wtedy, gdy geometria układu, stan powierzchni i regulacja pracują razem. Jeśli te trzy rzeczy są w porządku, typ hamulca przestaje być źródłem problemów, a staje się po prostu świadomym wyborem technicznym.
