Montaż tłoka w cylindrze - Zrób to dobrze, uniknij zatarcia!

Sprawdź dopasowanie przed montażem

Ja zawsze zaczynam od pomiarów, bo to właśnie one decydują, czy silnik będzie pracował cicho i równo, czy zacznie się grzać już po pierwszej jeździe. Cylinder trzeba obejrzeć pod kątem owalności, stożkowatości i stanu honowania, a tłok zmierzyć tam, gdzie producent przewidział punkt kontrolny, zwykle na płaszczu. Sam fakt, że zestaw jest nowy, nie oznacza jeszcze, że pasuje bez sprawdzenia.

W niektórych gotowych zestawach performance bazowy luz tłok-cylinder bywa podawany nawet w okolicach 0,003-0,0035 cala, czyli mniej więcej 0,08-0,09 mm, ale traktuję to wyłącznie jako punkt startowy z konkretnej specyfikacji, nie jako normę uniwersalną. Najważniejsze jest to, co podaje producent danego tłoka i danego cylindra, bo stop aluminium, przeznaczenie silnika i styl jazdy potrafią zmienić wymagania wyraźnie. Kiedy te pomiary się zgadzają, dopiero wtedy ma sens przejście do pierścieni.

Jak złożyć pierścienie, żeby nie zrobić sobie problemu

To jest etap, na którym wiele osób traci cierpliwość, a potem płaci za to drugi raz. Pierścienie mają pracować lekko i przewidywalnie, więc nie wciskam ich na siłę, nie skręcam ich spiralnie i nie zakładam byle jakiego smaru. W praktyce najlepszy efekt daje czystość, cienka warstwa oleju i dokładne ustawienie każdego elementu w jego własnym rowku.

• Zaczynam od pierścienia olejowego - najpierw ekspander, potem górna i dolna prowadnica.
• Końcówki ekspandera muszą się stykać, a nie zachodzić na siebie - overlapped expander potrafi spowodować nadmierne spalanie oleju i uszkodzenia.
• Zamki pierścieni olejowych rozstawiam osobno, zwykle co najmniej o 90° względem siebie.
• Na pierścieniu kompresyjnym szukam oznaczenia - napis, kropka albo laserowy znak zwykle wskazuje stronę górną.
• Jeśli pierścień ma ścięcie, czyli lekko sfazowaną krawędź, ustawiam je zgodnie z instrukcją zestawu.
• Drugi pierścień powinien mieć większy luz zamka niż górny, bo pomaga to ograniczyć zjawisko flutteru, czyli „pływania” pierścienia przy obciążeniu.

Najczęściej ustawiam zamki pierścieni z lekkim przesunięciem, mniej więcej o 120°, ale nie traktuję tego jako ślepej reguły. W niektórych konstrukcjach ważniejsze jest to, by nie ustawić zamka nad osią sworznia i nie zgrać wszystkich przerw po jednej stronie tłoka. Jeśli zestaw ma własną instrukcję, ona zawsze wygrywa z ogólną praktyką.

Do osadzenia pierścieni używam szczypiec do pierścieni albo narzędzia rozprężającego. Dzięki temu nie wyginam ich nadmiernie i nie uszkadzam powłoki roboczej. Na koniec jeszcze raz sprawdzam, czy każdy pierścień swobodnie siedzi w rowku i czy nic nie haczy. Dopiero wtedy przechodzę do samego wsunięcia tłoka w cylinder.

Wsuń tłok do cylindra bez uszkadzania pierścieni

W silniku motocyklowym sposób montażu zależy od konstrukcji, ale zasada jest ta sama: nic nie może wejść pod kątem i nic nie powinno być dociągane siłą. W dwusuwie cylinder zwykle schodzi na tłok od góry, a w czterosuwie często pracuję z opaską kompresyjną i nasuwam cylinder na już przygotowany zespół. W obu przypadkach czystość i cierpliwość robią większą różnicę niż jakikolwiek „trik warsztatowy”.

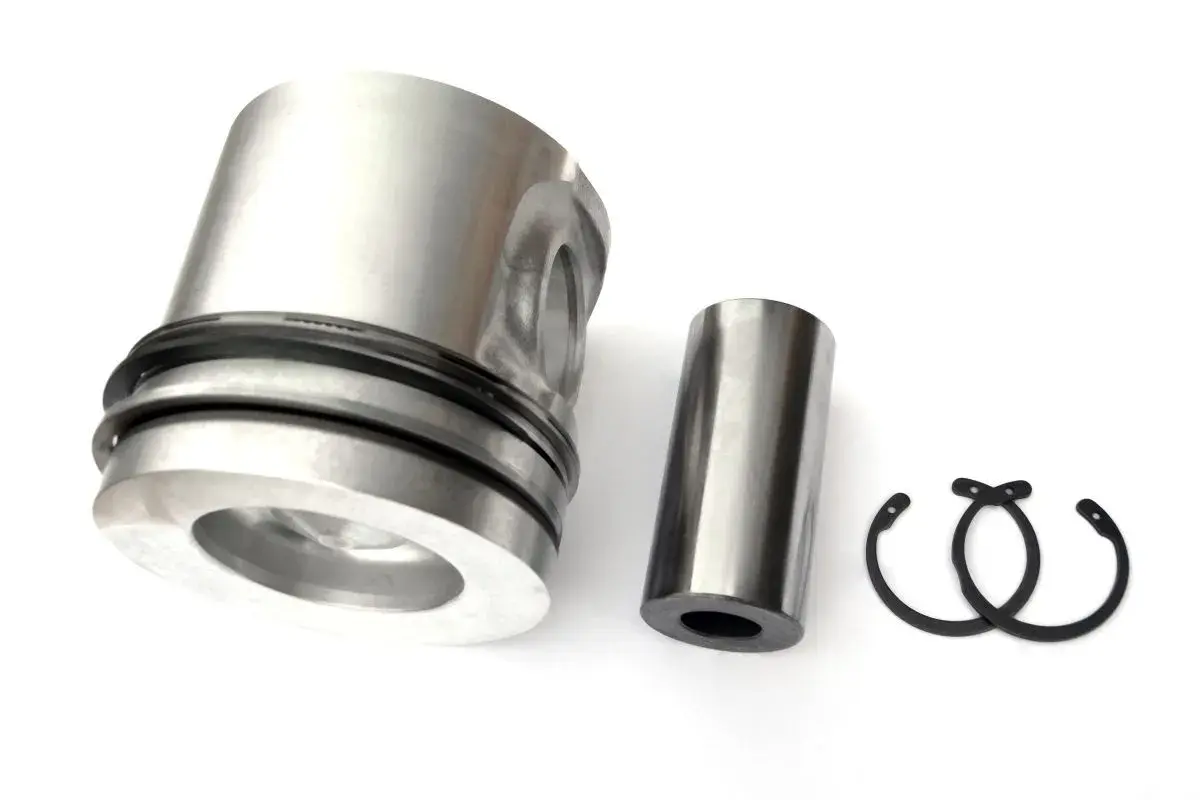

1. Najpierw montuję sworzeń i zabezpieczenia, jeśli konstrukcja tego wymaga. Nowe segerki albo circlipy są obowiązkowe, a stare, odgięte elementy wyrzucam bez dyskusji.
2. Sworzeń lekko smaruję cienką warstwą oleju lub oleju montażowego, niczego nie zalewam.
3. Sprawdzam, czy zabezpieczenie siedzi do końca w rowku. Jeśli da się je choć trochę podważyć, nie jest gotowe.
4. Cylinder opuszczam powoli, prowadząc go prosto, bez szarpania i bez nacisku młotkiem.
5. Jeżeli coś stawia opór, zatrzymuję się i wracam do sprawdzenia pierścieni, zamków albo opaski kompresyjnej.

Przy zabezpieczeniach sworznia nie ma miejsca na skróty. W otwartych pierścieniach sprężystych kierunek otwarcia powinien być zgodny z instrukcją danego producenta, a przy pierścieniach drucianych ważne jest pełne osadzenie w rowku i lekkie „przekręcenie” podczas kontroli, żeby upewnić się, że leżą równo. To drobiazg, ale właśnie takie drobiazgi zwykle kończą się remontem dwa razy.

Najczęstsze błędy, które niszczą świeży zestaw

W świeżo składanym silniku największym wrogiem nie jest brak mocy, tylko nadmierna pewność siebie. Ja najczęściej widzę te same potknięcia: ktoś pośpieszył się z montażem, zostawił pył po honowaniu, ustawił zamki byle jak albo próbował „przepchnąć” cylinder, kiedy coś już nie pasowało. Wtedy uszkodzenie potrafi pojawić się szybciej niż pierwszy pełny zbiornik paliwa.

• Zamki pierścieni ustawione w jednej linii - rosną przedmuchy i spada szczelność komory spalania.
• Zamek nad osią sworznia lub nad oknem w cylindrze - szczególnie groźne w dwusuwach, bo pierścień może się zahaczyć i pęknąć.
• Za dużo gęstego smaru - pierścienie nie układają się prawidłowo, a cylinder potrafi się zeszklić.
• Użycie starych, wygiętych zabezpieczeń sworznia - to oszczędność, która zwykle kończy się dużym rachunkiem.
• Brud po honowaniu - drobiny działają jak pasta ścierna i szybko niszczą nowe powierzchnie.
• Wymuszanie cylindra - to prosty sposób na uszkodzenie pierścienia, rowka albo płaszcza tłoka.

Do tej listy dorzuciłbym jeszcze jeden błąd, który jest bardziej mentalny niż mechaniczny: liczenie na to, że wszystko „samo się dotrze”. Docieranie ma pomagać w ułożeniu, a nie naprawiać zły montaż. Jeśli już na stole coś nie pasuje, po uruchomieniu będzie tylko gorzej. Po wyeliminowaniu tych potknięć zostaje najważniejszy etap, czyli pierwsze odpalenie i docieranie.

Pierwsze uruchomienie i docieranie bez zgadywania

Przy świeżo złożonym silniku nie interesuje mnie szybkie „odpal i zobacz, co będzie”. Interesuje mnie kontrolowany start, sprawdzenie ciśnienia oleju, szczelności i tego, czy wszystkie cylindry pracują równo. W aktualnych wytycznych producentów performance bardzo mocno podkreśla się, że złe dotarcie pierścieni może zepsuć nawet dobrze złożony silnik.

1. Najpierw układ smarowania - wstępnie go zalewam, odpowietrzam albo przynajmniej upewniam się, że ciśnienie pojawia się tak, jak powinno.
2. Odpalam i od razu kontroluję pracę - nie pozwalam silnikowi długo pyrkać na jałowych obrotach.
3. Przez pierwsze 15-30 minut utrzymuję lekkie, zmienne obciążenie i unikam zarówno ciężkiego gazu, jak i długiego postoju bez obciążenia.
4. Po rozgrzaniu sprawdzam wycieki, dźwięki i świece - to szybki test, który wiele mówi o jakości montażu.
5. Po pierwszym cyklu docierania wymieniam olej, a w wielu przypadkach także filtr.

W praktyce nie lubię długiej pracy na sucho ani spokojnego klekotania na stojaku. Samo „buczenie” bez realnego obciążenia nie dociera pierścieni tak skutecznie, jak lekka jazda pod zmiennym gazem. W jednym z aktualnych przewodników dla silników performance zaleca się nawet, by nie przechodzić na olej syntetyczny przed zakończeniem docierania, a jako orientacyjny punkt odniesienia dla wersji ulicznych podaje się około 100 mil, czyli mniej więcej 160 km. W motocyklu traktuję to jako bezpieczną dolną granicę orientacyjną, a nie sztywną regułę dla każdego silnika.

Co naprawdę decyduje o trwałości świeżo złożonej góry silnika

Jeśli miałbym sprowadzić cały proces do trzech zasad, wybrałbym: pomiar, czystość i cierpliwe pierwsze uruchomienie. Każda z tych rzeczy wydaje się banalna, ale właśnie ich brak najczęściej kończy się tarciem, hałasem, dymieniem albo spadkiem kompresji. W serwisie nie wygrywa ten, kto składa najszybciej, tylko ten, kto najrzadziej musi wracać do tego samego silnika.

• Pomiar wygrywa z domysłem, bo cylinder i tłok nie wybaczają zgadywania.
• Czystość wygrywa z nadmiarem smaru, bo pierścienie muszą pracować, a nie ślizgać się w błocie montażowym.
• Docieranie wygrywa z pokusą pełnego gazu, bo pierwsze kilkanaście minut ustawia przyszłą kondycję silnika.

Jeżeli po złożeniu cylinder wchodzi z wyraźnym oporem, pierścienie nie siedzą równo albo luz zamka nie mieści się w specyfikacji, nie próbuję tego „uratować” siłą. Zatrzymuję się, wracam do pomiarów i poprawiam przyczynę, nie skutek. To podejście oszczędza najwięcej czasu, pieniędzy i nerwów, a świeżo złożony silnik odpłaca się stabilną kompresją, czystą pracą i spokojnym wejściem w sezon.
