Najważniejsze rzeczy, które trzeba zapamiętać przed montażem
- Nie zgaduj kierunku na podstawie samej strzałki. Zawsze sprawdź oznaczenia tłoka i dokumentację konkretnego silnika.
- W czterosuwie orientacja tłoka często zależy od układu zaworów. Kieszenie pod zawory muszą pasować do głowicy.
- Pierścienie ustawiaj zgodnie z instrukcją. Nie mogą leżeć byle jak ani w jednej osi.
- Zabezpieczenia sworznia wymieniaj na nowe. Stary seger to nie oszczędność, tylko ryzyko awarii.
- Po złożeniu zawsze obracam wałem ręcznie. Jeśli coś haczy, zatrzymuję się, zanim uruchomię silnik.
Jak odczytać oznaczenia na tłoku
Przy montażu nie zaczynam od domysłów, tylko od dokładnego obejrzenia denka i boków tłoka. Producenci stosują kilka typów oznaczeń i dopiero ich zestaw daje pewność, w którą stronę element ma być ustawiony. Sama strzałka bywa pomocna, ale nigdy nie traktuję jej jako jedynego wyznacznika.
| Oznaczenie | Co zwykle oznacza | Co sprawdzam przed montażem |
|---|---|---|
| Strzałka | Kierunek ustawienia tłoka według producenta | Czy wskazuje wydech, przód silnika albo stronę opisaną w manualu |
| IN / EX | Stronę dolotu lub wydechu | Czy litery pasują do układu kanałów i zaworów |
| Kropka, liczba, litera | Często oznaczenie wymiaru, wersji albo konkretnego cylindra | Czy komplet nie został pomylony z innym tłokiem z zestawu |
| Kieszenie pod zawory | Wycięcia w denku tłoka, które muszą współgrać z głowicą | Czy po ustawieniu tłoka zawory mają do nich właściwy dostęp |
| Oznaczenia na pierścieniach | Strona montażu danego pierścienia | Czy każdy pierścień siedzi w swoim rowku i ma właściwy kierunek |
Najczęstszy błąd początkujących jest prosty: widzą jedną strzałkę i zakładają, że cała reszta już się „sama zgadza”. W praktyce ja zawsze patrzę na tłok jako na komplet. Jeśli ma asymetryczne kieszenie pod zawory albo wyraźnie przesunięty sworzeń, orientacja ma znaczenie większe, niż wydaje się na pierwszy rzut oka. To właśnie ten etap rozstrzyga później, czy silnik będzie pracował lekko, czy od pierwszych obrotów zacznie stawiać opór.

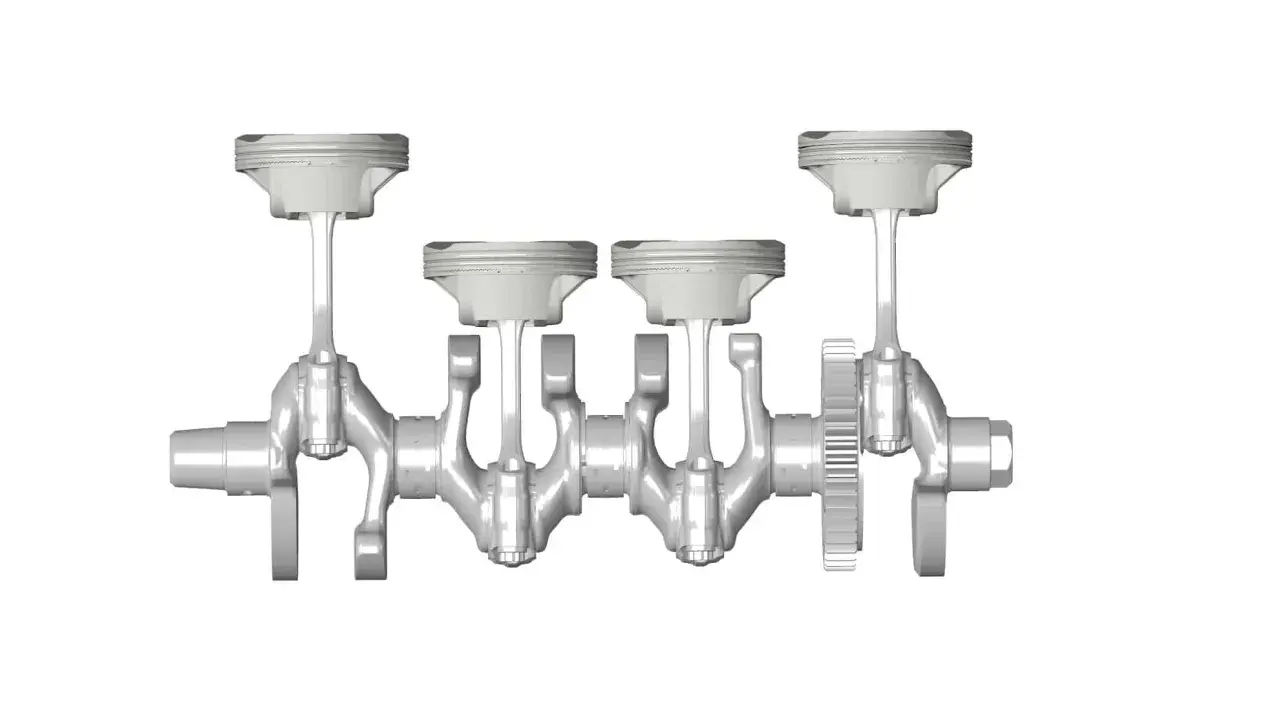

W którą stronę tłok w 4T powinien być skierowany
Tu nie ma jednej, uniwersalnej odpowiedzi dla wszystkich silników. W wielu czterosuwach strzałka na denku faktycznie wskazuje stronę wydechu, ale spotyka się też konstrukcje, w których producent każe ustawić ją do przodu silnika. Dlatego nie powtarzam cudzej reguły z pamięci, tylko odczytuję kierunek z konkretnego modelu.
Najważniejsza zasada brzmi tak: tłok ma być ustawiony zgodnie z geometrią głowicy i oznaczeniami producenta. Jeśli denko ma kieszenie pod zawory, to one muszą „pracować” po właściwej stronie. Jeżeli tłok ma przesunięty sworzeń, odwrotny montaż może zwiększyć hałas, tarcie i zużycie. W efekcie silnik nie tylko gorzej pracuje, ale też szybciej się zużywa.
Ja przy silnikach motocyklowych zwracam uwagę na trzy rzeczy jednocześnie: oznaczenie na denku, układ zaworów i kształt spódnicy tłoka. Dopiero te trzy elementy razem pokazują właściwy kierunek. Jeśli którykolwiek z nich nie pasuje, zatrzymuję montaż i wracam do dokumentacji. To tańsze niż ponowny demontaż po pierwszym odpaleniu.
Warto też pamiętać o jednym wyjątku: jeżeli masz tłok z kompletu „dedykowanego” do konkretnego cylindra, kierunek może wynikać nie tylko z wydechu i dolotu, ale też z samego położenia rowków pod pierścienie albo z konstrukcji kanałów w głowicy. Dlatego nawet przy prostych jednostkach nie opieram się wyłącznie na intuicji. Z tego miejsca przechodzę już do samego składania, bo poprawne rozpoznanie kierunku ma sens tylko wtedy, gdy cały montaż wykonasz równie dokładnie.
Montaż krok po kroku bez zgadywania
Przy składaniu góry silnika trzymam się kolejności, bo improwizacja prawie zawsze kończy się błędem. Z pozoru to tylko kilka elementów, ale każdy z nich ma swoje miejsce i swoją stronę. Jeśli pominiesz jeden krok, później trudno ustalić, czy problem wynika z tłoka, pierścieni, cylindra czy po prostu z pośpiechu.
- Dokładnie czyszczę tłok, cylinder i sworzeń, a potem sprawdzam, czy nie ma zadziorów, pęknięć i śladów przegrzania.
- Porównuję nowy tłok ze starym i potwierdzam oznaczenia na denku, bokach oraz przy pierścieniach.
- Sprawdzam pierścienie w cylindrze i oceniam luz zamka, czyli szczelinę na końcach pierścienia po jego włożeniu do tulei.
- Zakładam pierścienie we właściwej kolejności, delikatnie, bez rozciągania ich na siłę.
- Ustawiam tłok zgodnie z oznaczeniem i wkładam sworzeń tłokowy z lekkim smarowaniem olejem montażowym.
- Zakładam nowe zabezpieczenia sworznia, bo stary seger nie daje mi takiego samego bezpieczeństwa jak nowy.
- Ściskam pierścienie i wsuwam cylinder prosto, bez szarpania i bez skręcania tłoka w tulei.
- Po złożeniu obracam wałem ręcznie co najmniej dwa pełne obroty i sprawdzam, czy silnik chodzi płynnie.
Na tym etapie najważniejsza jest cierpliwość. Jeśli cylinder nie chce wejść gładko, nie dociągam go śrubami i nie „pomagam” młotkiem. Taki ruch bardzo łatwo uszkadza pierścień albo rysuje tuleję, a wtedy cały remont robi się dwa razy droższy. Z praktyki wiem, że większość niepotrzebnych awarii powstaje nie przez zły dobór części, tylko przez zbyt agresywny montaż.
Najczęstsze błędy i ich skutki
Jeżeli coś po złożeniu wydaje się podejrzane, zwykle problem nie leży w magii ani w „wadliwym komplecie”, tylko w jednym z powtarzalnych błędów montażowych. Najbardziej bolą te, których można było uniknąć w kilka minut. Ja zawsze sprawdzam je w tej samej kolejności, bo dzięki temu od razu wiem, gdzie szukać przyczyny.
| Błąd | Co się dzieje | Skutek dla silnika |
|---|---|---|
| Tłok ustawiony odwrotnie | Kieszenie pod zawory i geometria spódnicy nie pasują do głowicy | Głośniejsza praca, ryzyko kontaktu z zaworami, szybsze zużycie |
| Pierścienie z zamkami w jednej linii | Gazy łatwiej przedostają się do skrzyni korbowej | Spadek kompresji, większe spalanie oleju, dymienie |
| Stare zabezpieczenie sworznia | Seger może stracić sprężystość albo nie usiąść pewnie | Ryzyko przesunięcia sworznia i poważnej awarii tłoka |
| Wciskanie cylindra na siłę | Pierścień zahacza o krawędź tulei lub pęka przy montażu | Rysa na cylindrze, utrata kompresji, konieczność ponownego remontu |
| Brak kontroli po złożeniu | Niewielki błąd wychodzi dopiero przy pracy silnika | Hałas, brak mocy, zatarcie lub uszkodzenie zaworów |
W praktyce najbardziej zdradliwe są błędy, których na początku nie widać. Silnik może jeszcze zakręcić, może nawet odpalić, ale po kilku minutach zaczyna pracować twardo, nierówno albo z metalicznym dźwiękiem. Wtedy zwykle jest już po czasie na „obserwację”, a trzeba wracać do rozbiórki. Dlatego wolę pięć minut dodatkowej kontroli niż godzinę ratowania źle złożonej góry silnika.
Jak sprawdzić montaż przed pierwszym uruchomieniem
Po złożeniu silnika nie odpalam go od razu. Najpierw robię serię prostych sprawdzeń, które od razu wyłapują większość problemów. To właśnie ten moment decyduje, czy remont ma szansę skończyć się sukcesem, czy zamieni się w kolejną rozbiórkę.
- Obracam wałem ręcznie. Ruch ma być płynny na całym zakresie, bez przycięć i bez nagłych oporów.
- Sprawdzam GMP na suwie sprężania. Wtedy oba zawory są zamknięte, a ustawienie tłoka i rozrządu można ocenić najpewniej.
- Kontroluję luz zaworowy. Po złożeniu głowicy to jeden z pierwszych punktów, który wpływa na kulturę pracy.
- Patrzę na uszczelnienie i poziom oleju. Suchy montaż albo niedobór oleju potrafią zabić silnik szybciej, niż wielu osobom się wydaje.
- Słucham, czy nic nie ociera. Jeśli pojawia się metaliczny dźwięk, nie udaję, że „się dotrze”.
Jeśli mam dostęp do manometru, po uruchomieniu wykonuję też prosty test kompresji. To szybki sposób, żeby potwierdzić, że pierścienie usiadły poprawnie i nie ma nieszczelności wynikającej z montażu. Gdy wynik odbiega od oczekiwań, szukam przyczyny od razu, a nie po kilku tygodniach jazdy. Na tym etapie liczy się diagnostyka, nie wiara w szczęśliwy przypadek.
Warto również pamiętać o jednym: silnik po remoncie nie lubi brutalnego traktowania. Nawet jeśli wszystko jest złożone poprawnie, pierwsze uruchomienie powinno być spokojne, a pierwsze kilometry bez wysokich obrotów i długiego trzymania pełnego gazu. Ten etap prowadzi już prosto do pytania, co zrobić, żeby świeżo złożony motor nie zemścił się po kilku dniach jazdy.
Co robię po złożeniu, żeby świeży remont nie poszedł na marne
Po poprawnym montażu najważniejsze jest spokojne pierwsze uruchomienie i rozsądne docieranie. Nie katuję silnika na postoju, nie trzymam go długo na wysokich obrotach i nie testuję od razu pełnej mocy. Najpierw sprawdzam, czy nie ma wycieków, czy silnik trzyma temperaturę i czy reakcja na gaz jest czysta, bez stuków i metalicznych odgłosów.
Jeżeli remont obejmował cylinder, pierścienie albo tłok po honowaniu, docieranie ma znaczenie naprawdę praktyczne, a nie tylko teoretyczne. Nowe elementy muszą się ułożyć, ale nie wolno mylić docierania z bezmyślnym katowaniem. Ja traktuję pierwsze kilometry jak test jakości własnej roboty: spokojnie, z kontrolą dźwięku, temperatury i poziomu oleju. Jeśli wszystko jest w porządku, dopiero wtedy można wracać do normalnej eksploatacji.
Przy każdym remoncie góry silnika powtarzam tę samą zasadę: najpierw zgodność oznaczeń, potem ręczna kontrola obrotu wału, na końcu pierwszy start. To prosty zestaw, ale właśnie on oddziela dobrze złożony silnik od takiego, który trzeba będzie rozbierać drugi raz. Jeśli masz wątpliwość przy swoim modelu, zatrzymaj się na etapie oznaczeń i sprawdź je jeszcze raz, bo to nadal tańsze niż wymiana uszkodzonego tłoka, zaworów albo cylindra.
