Hamulce bębnowe wciąż mają sens tam, gdzie liczy się prostota, trwałość i łatwa współpraca z hamulcem postojowym. W tym tekście rozkładam na części pierwsze ich budowę, pokazuję zasadę działania, opisuję typowe objawy zużycia i podpowiadam, na co patrzeć przy serwisie, żeby nie mylić zwykłej regulacji z realną usterką.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Układ bębnowy składa się z bębna, szczęk z okładzinami, cylinderka, sprężyn, regulatora luzu i tarczy nośnej.
- Siła hamowania powstaje przez rozpieranie szczęk od wewnątrz bębna, a po puszczeniu pedału wszystko wraca dzięki sprężynom i regulatorowi.
- Najczęściej spotkasz go na tylnej osi, bo dobrze współpracuje z hamulcem ręcznym i jest kompaktowy.
- Do typowych problemów należą słaby ręczny, przegrzewanie koła, wycieki z cylinderka i nierówne hamowanie na osi.
- Przy naprawie zwykle wymienia się więcej niż jedną część, bo oszczędzanie na sprężynach lub cylinderku często kończy się powrotem problemu.
- Stan opon, łożysk i zawieszenia realnie wpływa na to, jak ten układ hamuje i jak da się go wyregulować.

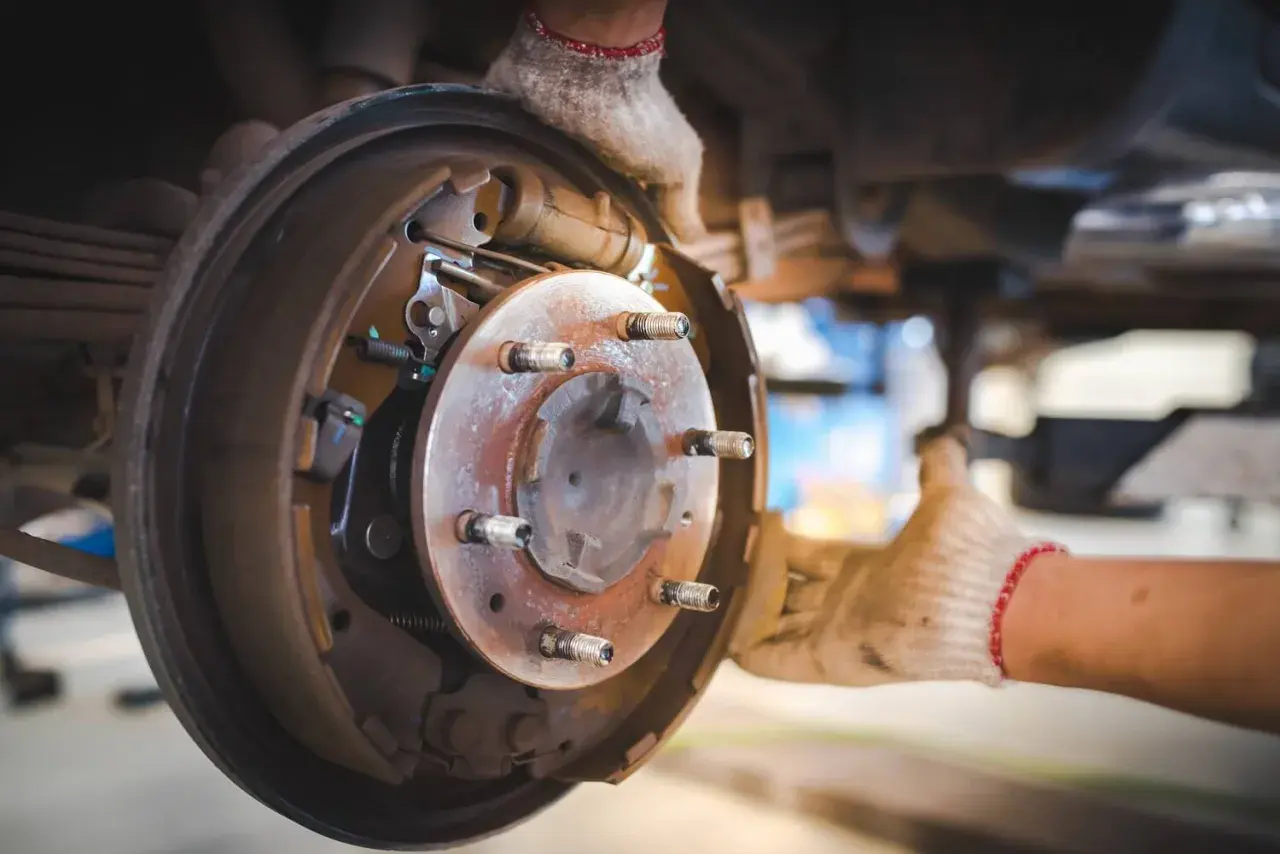

Z czego składa się układ bębnowy
Ja zawsze patrzę na ten układ jako na zestaw kilku współpracujących elementów, a nie na sam bęben. Jeśli jeden z nich zaczyna szwankować, reszta szybko to pokazuje. W najprostszej wersji, spotykanej w autach osobowych i starszych motocyklach, konstrukcja jest dość logiczna: na tarczy nośnej pracują szczęki, które po naciśnięciu pedału są rozsuwane przez cylinderek i dociskają się do wewnętrznej powierzchni bębna.
| Element | Rola w układzie | Na co zwrócić uwagę |
|---|---|---|
| bęben hamulcowy | Tworzy powierzchnię cierną i osłania mechanizm | Średnica, bicie, rysy, przegrzanie, korozja |
| szczęki z okładzinami | Dociskają od wewnątrz do bębna i wytwarzają tarcie | Grubość okładziny, pęknięcia, szklenie, nierówne zużycie |
| cylinderek hamulcowy | Rozpycha szczęki ciśnieniem płynu hamulcowego | Wycieki, zapiekanie tłoczków, stan osłon |
| sprężyny powrotne i mocujące | Cofają szczęki po odpuszczeniu hamulca i utrzymują geometrię układu | Korozja, utrata napięcia, pęknięcia |
| regulator luzu | Utrzymuje właściwy odstęp między szczękami a bębnem | Zapieczenie, błędna regulacja, zbyt duży albo zbyt mały luz |
| tarcza nośna | Stanowi bazę dla całego mechanizmu | Korozja, uszkodzenia punktów podparcia, zabrudzenia |
| dźwignia i linka hamulca postojowego | Uruchamiają hamowanie mechanicznie, bez udziału hydrauliki | Naciąg, zatarcie, powrót do pozycji spoczynkowej |
W praktyce szczególnie ważne są punkty podparcia szczęk i stan regulatora, bo to one decydują o tym, czy układ pracuje lekko, czy zaczyna ocierać. Gdy już wiesz, co jest w środku, łatwiej zrozumieć, jak ten mechanizm zamienia nacisk na pedał w realne hamowanie koła.
Jak ten układ hamuje koło
Mechanika jest tu prosta, ale diabeł siedzi w detalach. Najpierw ciśnienie płynu trafia do cylinderka, tłoczki rozsuwają szczęki, a okładziny wciskają się w wewnętrzną powierzchnię bębna. Tarcie zamienia energię ruchu w ciepło, czyli dokładnie to, czego chcemy podczas hamowania. Gdy puszczasz pedał, sprężyny ściągają szczęki z powrotem, a regulator utrzymuje mały, kontrolowany luz.
- Naciskasz pedał hamulca i rośnie ciśnienie w układzie hydraulicznym.
- Płyn hamulcowy dociera do cylinderka i wprawia w ruch tłoczki.
- Tłoczki rozpychają szczęki na zewnątrz.
- Okładziny cierne dociskają się do bębna i spowalniają obrót koła.
- Po odpuszczeniu hamulca sprężyny cofają szczęki, a regulator utrzymuje właściwy luz roboczy.
W wielu konstrukcjach jedna szczęka pracuje jako „prowadząca”, a druga jako „nadążna” lub „trailing”. To ważne, bo zużycie nie zawsze rozkłada się idealnie równo. Hamulec postojowy działa z kolei mechanicznie: linka ciągnie dźwignię przy jednej ze szczęk i rozpiera cały układ nawet wtedy, gdy hydraulika nie jest używana. Właśnie dlatego luźna lub źle wyregulowana linka potrafi skutecznie udawać poważną awarię. To dobry moment, żeby zestawić bęben z tarczą i zobaczyć, kiedy jego prostota naprawdę jest zaletą.
Kiedy bęben ma sens, a kiedy tarcza będzie lepsza
Nie ma sensu udawać, że bęben wygrywa ze wszystkim. Ma swoje mocne strony, ale też wyraźne ograniczenia. Z mojego punktu widzenia najlepiej sprawdza się tam, gdzie obciążenie cieplne nie jest ekstremalne, a konstrukcja ma być kompaktowa i tania w obsłudze. Dlatego tak często trafia na tył auta, a w starszych motocyklach i skuterach bywało wręcz oczywistym wyborem.
| Cecha | Hamulce bębnowe | Hamulce tarczowe |
|---|---|---|
| Odprowadzanie ciepła | Słabsze, układ szybciej się nagrzewa | Lepsze, łatwiej oddaje ciepło do otoczenia |
| Integracja z ręcznym | Bardzo wygodna i naturalna | Zwykle bardziej złożona konstrukcyjnie |
| Odporność na zabrudzenia | Dobra, bo mechanizm jest częściowo zamknięty | Przeciętna, elementy są bardziej odsłonięte |
| Serwis | Bardziej czasochłonny i „precyzyjny” | Zwykle prostszy w dostępie |
| Koszt i prostota konstrukcji | Zazwyczaj niższy koszt zastosowania | Wyższy koszt, ale lepsze osiągi termiczne |
| Zastosowanie | Tył auta, lekkie pojazdy, starsze konstrukcje | Przód auta, mocniejsze i bardziej obciążone układy |
W praktyce przewaga bębna kończy się tam, gdzie zaczyna się częste, mocne hamowanie i wysoka temperatura. Jeśli więc ktoś pyta mnie, czy to „przestarzałe rozwiązanie”, odpowiadam tak: nie, po prostu jest wyspecjalizowane. W kolejnym kroku łatwo zrozumieć, po czym poznać, że taki układ przestaje działać tak, jak powinien.
Po czym poznać zużycie lub złą regulację
Największy problem z hamulcem bębnowym polega na tym, że objawy zużycia bywają podobne do zwykłej rozregulowanej linki. Dlatego nie diagnozuję go po jednym sygnale, tylko patrzę na cały zestaw oznak. Jeśli po odpuszczeniu hamulca koło nadal trze, a bęben robi się gorący, zwykle problem leży po stronie regulacji, cylinderka albo sprężyn. Jeśli auto hamuje słabo, ale ręczny trzyma jeszcze względnie dobrze, podejrzenie pada częściej na hydraulikę lub nierówną pracę szczęk.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić jako pierwsze |
|---|---|---|
| Długi skok hamulca ręcznego | Zużyte okładziny, zły luz, rozciągnięta linka | Regulator, linkę, grubość okładzin |
| Koło grzeje się po krótkiej jeździe | Zapieczony cylinderek, za ciasna regulacja, linka nie wraca | Swobodę ruchu szczęk, cylinder, dźwignię ręcznego |
| Metaliczne tarcie lub szuranie | Okładzina zużyta do końca, uszkodzony bęben, luźny element | Powierzchnię bębna, stan szczęk, sprężyny |
| Pojazd ściąga przy hamowaniu | Nierówna praca jednej strony osi | Cylinderek, wyciek płynu, rozkład zużycia na obu kołach |
| Pulsacja lub drgania | Bicie bębna, luz na piaście, problem z łożyskiem | Stan piasty, łożyska, średnicę i bicie bębna |
| Mokry, ciemny osad wewnątrz | Wycieczka z cylinderka albo przewodu | Uszczelnienia, osłony, szczelność całego układu |
Jeśli po zdjęciu bębna widać mokre ślady płynu, nie próbuję „przeczekać” problemu. W takim stanie układ potrafi pogorszyć się bardzo szybko, a dodatkowo zanieczyścić okładziny, które wtedy często nadają się już tylko do wymiany. Z tego powodu serwis bębna najlepiej robić metodycznie, bez skrótów.
Jak serwisować bęben bez robienia sobie problemu
Tu najczęściej wychodzą na jaw złe nawyki. Ktoś wymienia tylko szczęki, zostawia stare sprężyny, nie sprawdza bębna i potem dziwi się, że po miesiącu wszystko wraca. Ja wolę prostą zasadę: jeśli rozbieram jedną stronę osi, patrzę na całość i oceniam, czy naprawa ma sens jako komplet, a nie jako półśrodek.
- Zdejmij oba bębny i porównaj stronę lewą z prawą.
- Sprawdź grubość okładzin. W praktyce granice wymiany bywają podawane w zakresie kilku milimetrów, często około 2-4 mm, ale zawsze pierwszeństwo ma instrukcja producenta.
- Oceń średnicę i bicie bębna. Jeśli przekroczono wartość graniczną wybito na elemencie, nie ma sensu liczyć na cud.
- Sprawdź cylinderek, osłony tłoczków, stan sprężyn i regulatora luzu.
- Oczyść punkty podparcia szczęk, ale nie smaruj powierzchni ciernych.
- Jeśli producent dopuszcza smarowanie punktów styku, użyj bardzo cienkiej warstwy preparatu przeznaczonego do hamulców, a nie przypadkowego smaru.
- Wymieniaj elementy osiowo, czyli po obu stronach, zwłaszcza gdy różnice zużycia są wyraźne.
- Po montażu ustaw luz bez napinania linki ręcznego. Linka nie służy do „ratowania” regulacji szczęk.
- Jeśli układ był otwierany hydraulicznie, odpowietrz go i zrób próbę drogową.
Jedna praktyczna uwaga, którą powtarzam bardzo często: jeśli bęben nie chce wejść po montażu nowych szczęk, nie wciskam go na siłę. Najczęściej winny jest zbyt ciasny regulator, źle ustawiona linka albo element, który nie wraca do pozycji spoczynkowej. To właśnie taki szczegół odróżnia solidny serwis od naprawy „na oko”.
Dlaczego opony i zawieszenie mają tu większe znaczenie, niż się wydaje
Układ hamulcowy nie pracuje w próżni. Nawet najlepiej złożony bęben nie pokaże pełni możliwości, jeśli opony mają różne ciśnienie, bieżnik jest mocno zużyty albo zawieszenie nie utrzymuje koła stabilnie na nawierzchni. Z perspektywy diagnostyki to ważne, bo objawy z hamulców bardzo łatwo pomylić z problemem z tylną osią, łożyskiem albo amortyzatorem.
| Element | Wpływ na pracę hamulca bębnowego |
|---|---|
| ciśnienie w oponach | Nierówne ciśnienie zmienia przyczepność i może nasilać ściąganie podczas hamowania |
| stan bieżnika | Zużyta opona szybciej traci przyczepność, więc tylne koło może blokować się wcześniej |
| amortyzatory | Słabe tłumienie pogarsza kontakt koła z nawierzchnią przy przenoszeniu masy |
| łożyska i piasty | Luz lub bicie mogą imitować drgania bębna i fałszować wynik diagnozy |
| luzy w zawieszeniu | Powodują niestabilność tylnej osi i nierówną pracę całego układu podczas hamowania |
Z praktycznego punktu widzenia najpierw sprawdzam więc opony, piastę i zawieszenie, a dopiero potem szukam błędu wyłącznie w samym bębnie. To podejście oszczędza czas i pieniądze, bo nie wymieniasz sprawnej szczęki tylko dlatego, że winny był zużyty amortyzator albo luz na łożysku. Gdy te elementy są w porządku, diagnoza samego bębna staje się dużo prostsza.
Co z tej konstrukcji warto zapamiętać przed naprawą
Najważniejsza rzecz jest prosta: bęben hamulcowy działa dobrze wtedy, gdy wszystkie elementy są dopasowane, czyste i równomiernie zużyte. Sam mechanizm jest odporny i tani w eksploatacji, ale wymaga dokładności przy montażu oraz rozsądku przy ocenie zużycia. Jeśli problem wraca po regulacji, zwykle nie chodzi już o samą szczękę, tylko o cylinder, regulator, bęben, linkę albo stan tylnej osi.
Dlatego ja zawsze traktuję ten układ całościowo. Sprawdzam hamulce, ale równocześnie patrzę na opony, łożyska i zawieszenie, bo dopiero taki zestaw daje pełny obraz tego, co dzieje się przy tylnej osi. Właśnie w tym tkwi przewaga dobrej diagnostyki: mniej zgadywania, więcej konkretu i mniej niepotrzebnych części wymienionych „na próbę”.
