Sprawne ładowanie decyduje o tym, czy motocykl odpali po krótkim postoju i czy instalacja elektryczna wytrzyma jazdę nocą z dodatkowymi odbiornikami. Poniżej pokazuję, jak sprawdzić ładowanie w motocyklu bez zgadywania: od prostego pomiaru napięcia na akumulatorze po interpretację wyniku i ocenę, czy problem leży w baterii, regulatorze czy statorze. To jeden z tych testów, od których ja zaczynam każdą diagnozę, bo pozwala szybko odsiać przypadkowe podejrzenia.
Najpierw zobacz napięcie spoczynkowe, potem sprawdź wzrost po odpaleniu
- Pełny akumulator 12 V zwykle pokazuje 12.6-12.8 V na postoju, a AGM często 12.8-13.0 V.
- Po uruchomieniu silnika napięcie powinno wzrosnąć i przy wyższych obrotach wejść w okolice 13.8-14.7 V.
- Jeśli wynik trzyma się przy 12.x V także na podwyższonych obrotach, układ ładowania nie pracuje prawidłowo.
- Wynik powyżej 15 V to sygnał ostrzegawczy dla regulatora napięcia i akumulatora.
- Pomiar zaczynaj zawsze na klemach akumulatora, bo punkty dalej w instalacji mogą zafałszować odczyt.
- Sam odczyt na biegu jałowym nie wystarcza - kluczowy jest test przy 3-5 tys. obr./min i pod lekkim obciążeniem.
Jakie napięcie ładowania uznać za prawidłowe
Najprościej mówiąc, zdrowy układ ładowania ma dwa zadania: utrzymać akumulator w dobrej kondycji na postoju i podnieść napięcie po uruchomieniu silnika do poziomu, który faktycznie doładowuje baterię. W praktyce dla klasycznego 12-woltowego motocykla punkt odniesienia jest prosty: około 12.6-12.8 V na postoju i około 13.8-14.7 V podczas pracy silnika, zależnie od konstrukcji i obrotów.
Ja zawsze patrzę na trzy rzeczy naraz: napięcie spoczynkowe, wzrost po odpaleniu i stabilność przy wyższych obrotach. Jeśli te trzy elementy układają się logicznie, układ zwykle jest sprawny. Jeśli masz akumulator AGM, odczyt po pełnym naładowaniu bywa odrobinę wyższy niż w zwykłym kwasowym, a w bateriach litowych zakres może wyglądać inaczej, więc warto trzymać się też zaleceń producenta baterii.
| Sytuacja | Wynik, którego szukam | Co oznacza odchylenie |
|---|---|---|
| Silnik zgaszony, po odpoczynku | 12.6-12.8 V | Niższy wynik sugeruje niedoładowanie, zużycie albo problem z samą baterią |
| Rozruch | Spadek nie powinien być głęboki; okolice 10 V są jeszcze graniczne | Głębszy spadek zwykle oznacza słaby akumulator lub duże opory połączeń |
| Bieg jałowy | Często 13.0-13.5 V, czasem mniej na niektórych motocyklach | Jeśli napięcie nie rośnie wraz z obrotami, układ wymaga diagnostyki |
| 3-5 tys. obr./min | 13.8-14.7 V | Najbardziej miarodajny zakres dla większości motocykli 12 V |
| Każdy zakres obrotów | Nie więcej niż około 15 V | Wyższy wynik wskazuje na przeładowanie i problem z regulatorem |
Jeśli po włączeniu świateł, grzanych manetek albo wentylatora napięcie spada tylko o 0.2-0.4 V, zwykle nie ma dramatu. Gwałtowny spadek odczytu oznacza już, że układ pracuje na granicy albo akumulator jest wyraźnie słaby. Żeby taki odczyt uzyskać, trzeba jednak zmierzyć go w odpowiednich warunkach, więc przechodzę do przygotowania pomiaru.
Jak przygotować motocykl i multimetr do pomiaru
Do tego testu nie potrzeba warsztatowego sprzętu. Wystarczy zwykły multimetr cyfrowy ustawiony na pomiar napięcia stałego DC, najlepiej w zakresie do 20 V lub z auto-range, oraz dostęp do klem akumulatora. Zaczynam zawsze od samego akumulatora, bo to tam najłatwiej zobaczyć, co naprawdę robi instalacja, bez wpływu dodatkowych złączy i przewodów.- Wyłącz zapłon i wszystkie odbiorniki, które nie są potrzebne do testu.
- Jeśli akumulator był niedawno ładowany, odczekaj przynajmniej chwilę, bo napięcie tuż po ładowaniu bywa sztucznie zawyżone.
- Przyłóż czerwoną sondę do plusa, czarną do minusa i upewnij się, że końcówki dobrze trzymają kontakt.
- Nie mierz na trybie AC, bo wtedy odczyt będzie bezwartościowy dla akumulatora i instalacji 12 V.
- Jeśli masz dostęp do klem i punktu masowego na silniku, porównanie obu miejsc potrafi od razu pokazać, czy problemem jest spadek napięcia na wiązce.
W praktyce największy błąd to pośpiech. Motocykl po jeździe, po świeżym ładowaniu albo z niedokręconą klemą potrafi dać wynik, który wygląda groźnie, ale wcale nie opisuje realnego stanu układu. Kiedy sprzęt jest gotowy, można przejść do samej procedury.
Jak zmierzyć napięcie krok po kroku
Tu liczy się kolejność. Jeden pomiar niewiele mówi, ale trzy odczyty wykonane w odpowiednim momencie potrafią pokazać cały obraz sytuacji.
- Zmierz napięcie przy zgaszonym silniku. To twój punkt odniesienia. W zdrowym, odpoczętym akumulatorze szukasz zwykle 12.6-12.8 V.
- Uruchom silnik i obserwuj, co dzieje się z napięciem od razu po odpaleniu. Krótkotrwały spadek podczas rozruchu jest normalny, ale po chwili wartość powinna wrócić w górę.
- Podnieś obroty do około 3-5 tys. obr./min. To najważniejszy moment testu, bo właśnie wtedy większość motocykli pokazuje pełnię możliwości układu ładowania.
- Włącz światła mijania, a jeśli masz grzane manetki, wentylator albo inne odbiorniki, dołóż je jako dodatkowe obciążenie. Dobrze działający układ powinien utrzymać napięcie blisko wcześniejszego poziomu.
- Zapisz odczyty. Samo „było dobrze” ma małą wartość; trzy liczby obok siebie pozwalają zobaczyć, czy napięcie rośnie, stoi w miejscu czy spada.
W wielu motocyklach bieg jałowy nie jest jeszcze pełnym testem ładowania, bo alternator przy niskich obrotach pracuje na małej wydajności. Dlatego nie wyciągam wniosków z samego postoju na wolnych obrotach. Sam zapis liczby niewiele jednak mówi, więc trzeba zestawić wynik z typowymi scenariuszami.
Jak odczytać wynik i wyciągnąć z niego wniosek
Najczęściej problem da się zawęzić już po tym, czy napięcie rośnie, stoi w miejscu, czy przekracza bezpieczny poziom. Poniżej traktuję to jak szybki filtr diagnostyczny, nie jak wyrok.
| Odczyt | Najbardziej prawdopodobny wniosek | Co zrobiłbym dalej |
|---|---|---|
| 12.6-12.8 V na postoju, 13.8-14.7 V przy wyższych obrotach | Układ ładowania działa prawidłowo | Sprawdziłbym jeszcze tylko stan klem i masy, jeśli objawy są niestandardowe |
| 12.4 V lub mniej na postoju, a po odpaleniu napięcie rośnie słabo | Akumulator jest niedoładowany, zużyty albo układ ładowania nie domaga | Naładowałbym baterię i powtórzył pomiar po odpoczynku |
| Na wyższych obrotach nadal okolice 12.x V | Brak realnego ładowania | Sprawdziłbym regulator, stator i złącza instalacji |
| Powyżej 15 V | Przeładowanie | Skupiłbym się na regulatorze napięcia i nie odkładał naprawy |
| Po włączeniu świateł odczyt mocno siada | Układ ma mały zapas albo bateria nie trzyma parametrów | Wykonałbym test pod obciążeniem i sprawdził spadki na połączeniach |
Jeśli motocykla nie da się jednoznacznie ocenić na podstawie tych liczb, zwykle patrzę jeszcze na to, czy wynik zmienia się płynnie wraz z obrotami. Skaczący odczyt bardzo często oznacza słaby styk, zaśniedziałą kostkę albo przewód, który traci przewodność pod obciążeniem. Gdy wynik nadal nie daje jasnej odpowiedzi, trzeba rozdzielić winę między baterię, regulator i stator.
Kiedy winny jest akumulator, a kiedy regulator lub stator
To rozróżnienie oszczędza najwięcej pieniędzy. W praktyce nie każdy „problem z ładowaniem” jest awarią alternatora, a nie każdy słaby akumulator nadaje się od razu do wymiany.
Akumulator
Jeśli napięcie spoczynkowe jest niskie, a podczas rozruchu spada wyraźnie mocniej niż powinno, podejrzewam najpierw baterię. Zużyty akumulator może chwilowo przyjąć ładunek, ale po krótkim czasie znowu siada. To typowy scenariusz przy baterii z wysokim oporem wewnętrznym albo po długim postoju bez doładowania.

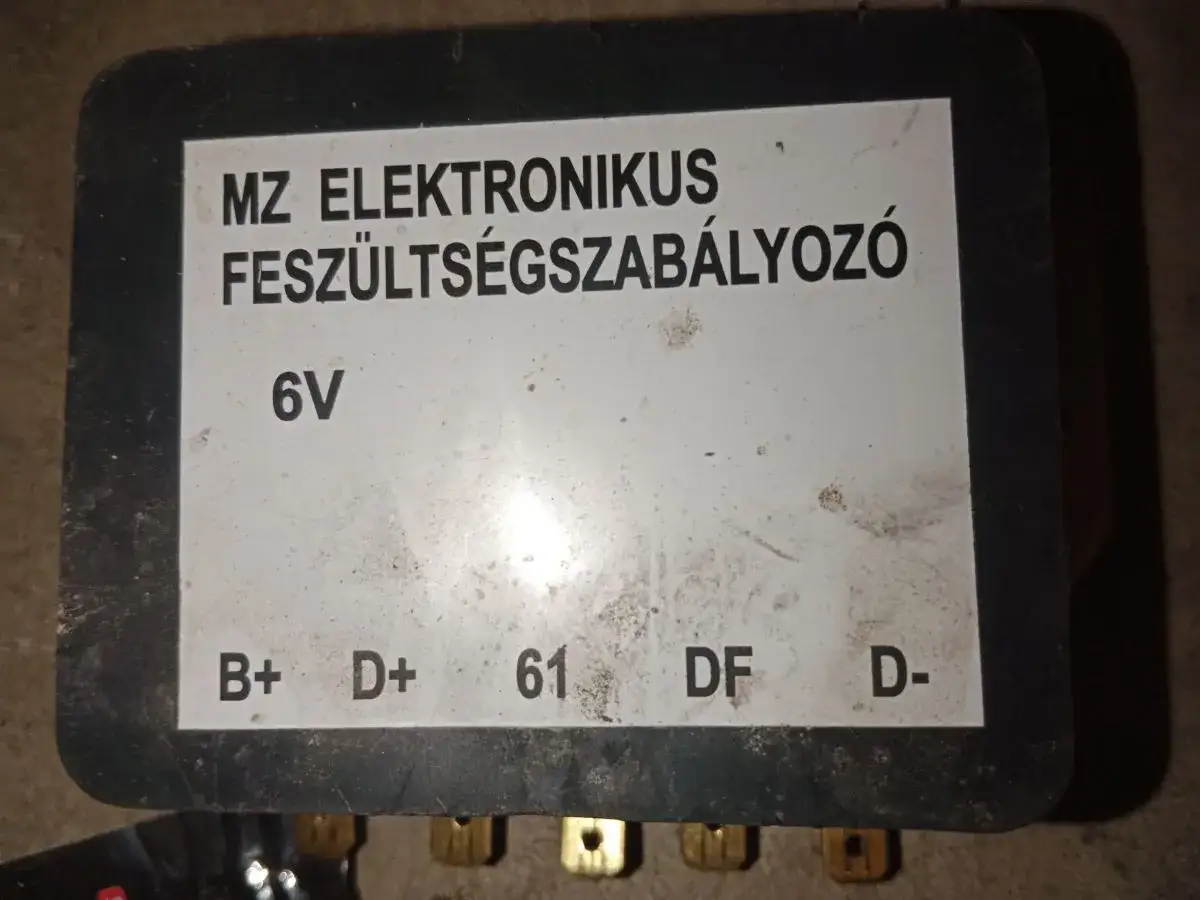

Regulator prostownik
Regulator prostownik prostuje prąd zmienny ze statora na stały i utrzymuje napięcie w ryzach. Jeśli na wyższych obrotach przekraczasz 15 V, to dla mnie pierwszy czerwony sygnał. Z kolei zbyt niskie, niestabilne lub skaczące napięcie przy sprawnym akumulatorze często kieruje właśnie w stronę regulatora albo jego połączeń.
Przeczytaj również: Ile amperów powinien mieć naładowany akumulator - Sprawdź, co mierzyć
Stator i wiązka
Stator to nieruchoma część alternatora, która wytwarza prąd zmienny. Gdy jego fazy są uszkodzone albo jedna z nich ma słaby kontakt, napięcie na akumulatorze nie będzie rosło tak, jak powinno. Wtedy warto sprawdzić także kostki, przewody i masy, bo w motocyklach bardzo często zawodzi nie sam element, tylko jego otoczenie: zielony nalot, luźny pin, nadtopiona wtyczka albo słaby punkt masowy.
Jeśli przy pomiarze masz wrażenie, że wszystko dzieje się „na granicy”, nie zakładam od razu najgorszego. Najpierw eliminuję połączenia, bo właśnie tam ucieka najwięcej napięcia. Zanim jednak zaczniesz wymieniać części, warto wyłapać kilka błędów, które potrafią kompletnie zniekształcić diagnozę.
Najczęstsze błędy, które zafałszowują diagnozę
- Pomiar zaraz po ładowaniu - napięcie powierzchniowe może zawyżyć wynik i dać fałszywe poczucie, że akumulator jest lepszy, niż jest w rzeczywistości.
- Sprawdzanie tylko na biegu jałowym - wiele motocykli dopiero przy 3-5 tys. obr./min pokazuje pełne możliwości ładowania.
- Złe punkty pomiarowe - test na przypadkowym złączu zamiast na klemach akumulatora nie pokaże całego obrazu.
- Zaśniedziałe końcówki i słaba masa - kilka milimetrów nalotu potrafi dać odczyt, który wygląda jak awaria regulatora.
- Ignorowanie obciążenia - jeśli nie sprawdzisz napięcia przy światłach, wentylatorze czy grzanych manetkach, możesz przegapić problem pojawiający się dopiero pod obciążeniem.
- Porównywanie motocykla do samochodu - w motocyklu niższy odczyt na wolnych obrotach bywa normalny, więc nie każdy wynik 13.x V oznacza usterkę.
W praktyce te błędy robią większą różnicę niż sam multimetr. Gdy wynik wciąż jest graniczny, wracam do połączeń i spadków napięcia, bo to właśnie tam najczęściej ukrywa się przyczyna.
Zanim wymienisz części, sprawdź jeszcze połączenia i spadki napięcia
Jeśli muszę zawęzić diagnozę do jednego ruchu, zaczynam od czyszczenia klem, masy silnika i kostek przy regulatorze. To banalne, ale właśnie tam najczęściej ginie kilka dziesiątych wolta, a wtedy układ wygląda na uszkodzony, choć problemem jest tylko opór na stykach. Wystarczy zaśniedziały pin albo luźna masa, żeby motocykl zaczął zachowywać się tak, jakby alternator przestał pracować.
- Sprawdź, czy złącza nie są nadtopione, zaśniedziałe lub luźne.
- Powtórz pomiar na rozgrzanym silniku i z włączonymi światłami.
- Porównaj napięcie na klemach z napięciem na wyjściu regulatora, jeśli masz dostęp do bezpiecznych punktów pomiarowych.
- Jeśli po czyszczeniu nadal masz wyraźnie poniżej 13.8 V przy wyższych obrotach, wróć do testu statora i regulatora.
- Jeśli napięcie dobija do 15 V albo więcej, nie odkładaj kontroli regulatora, bo akumulator może dostać w kość bardzo szybko.
Ten prosty schemat daje mi zwykle szybszą odpowiedź niż wymiana części „na próbę”. Właśnie tak podchodzę do diagnostyki ładowania: najpierw liczby, potem miejsce usterki, a dopiero na końcu zakupy.
