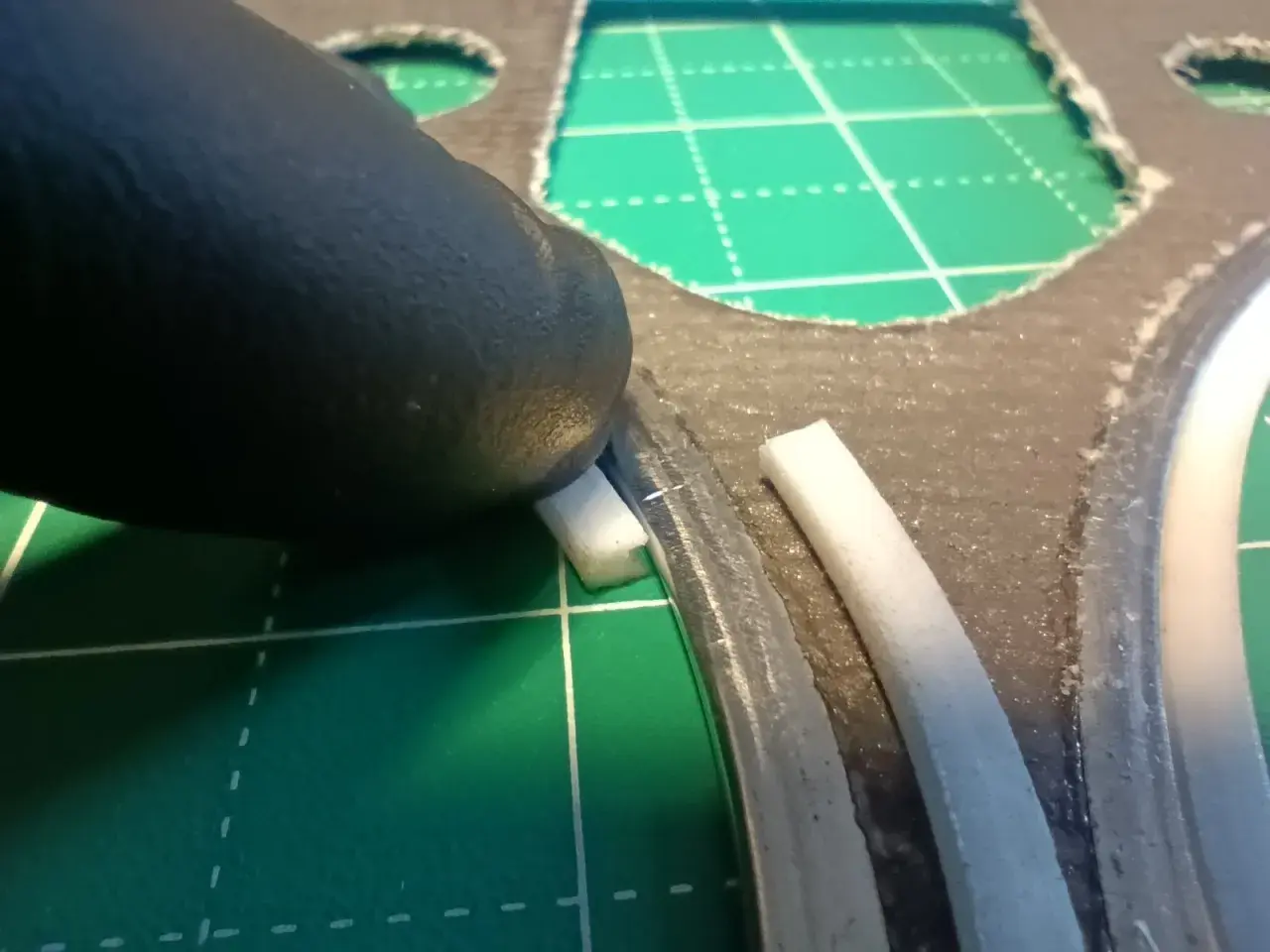

Uszczelka pod głowicą - Jak ją prawidłowo zamontować?

Uszczelka pod głowicą to element, którego nie warto montować „na wyczucie”. W praktyce decydują tu oznaczenia, układ kanałów olejowych i chłodzących, kołki ustalające oraz kolejność dokręcania głowicy. Poniżej wyjaśniam, jak rozpoznać właściwą stronę uszczelki, co zrobić, gdy nie ma znaków, i jak uniknąć błędów, które kończą się przegrzewaniem albo ponownym rozbieraniem silnika.

Dlaczego pytanie o stronę uszczelki w ogóle ma znaczenie

W samym pytaniu nie chodzi o detal kosmetyczny, tylko o szczelność całego układu. Uszczelka pod głowicą oddziela od siebie kompresję, olej i płyn chłodniczy, więc nawet drobne przesunięcie albo odwrócenie jej w silniku, który wymaga określonej orientacji, może zaburzyć przepływ medium lub osłabić docisk w newralgicznym miejscu.

Ja zawsze patrzę na to tak: jeśli uszczelka ma jedno prawidłowe ułożenie, to producent zwykle zostawia po sobie ślad. Gdy element jest naprawdę symetryczny, da się go założyć w obie strony. Gdy jednak ma asymetryczne kanały, specjalne przetłoczenia albo różną geometrię po obu stronach, „dopasowanie na siłę” oznacza zwykle, że coś jest nie tak z doborem części albo z samym montażem.

W motocyklach zasada jest taka sama jak w samochodach, tylko dostęp bywa gorszy, a pokusa skrócenia pracy większa. I właśnie wtedy najłatwiej o błąd, dlatego lepiej zacząć od rozpoznania uszczelki niż od skręcania głowicy. Poniżej pokazuję, jak czytać oznaczenia i czego nie interpretować po swojemu.

Jak rozpoznać właściwą stronę uszczelki

W wielu uszczelkach producenci celowo zostawiają czytelne oznaczenia. W praktyce spotyka się napisy i symbole, które od razu wskazują orientację montażową, a jeśli informacja jest ważna, zwykle nie jest ukryta. Tak podchodzą do tego m.in. producenci klasy Elring czy Fel-Pro.

Najważniejsza zasada jest prosta: jeżeli orientacja ma znaczenie, uszczelka prawie zawsze jest oznaczona. Jeśli więc patrzysz na element i nie widzisz żadnych znaków, nie zgaduj. Sprawdź katalog części, instrukcję serwisową i układ kanałów w silniku.

Warto też pamiętać, że „front” silnika nie zawsze pokrywa się intuicyjnie z przodem motocykla czy auta. Dlatego nie opieram się na kierunku patrzenia podczas pracy, tylko na dokumentacji i rzeczywistym położeniu osprzętu. To drobny szczegół, ale właśnie na nim najczęściej wywracają się początkujący. Skoro już wiesz, jak czytać oznaczenia, czas na sytuację trudniejszą: uszczelkę bez znaków.

Co zrobić, gdy uszczelka nie ma żadnych oznaczeń

Jeżeli producent nie naniósł żadnego symbolu, nie traktuję tego jako zaproszenia do montażu „byle jak”. Najpierw sprawdzam, czy uszczelka jest rzeczywiście symetryczna, a potem porównuję ją z głowicą i blokiem. W praktyce liczy się układ kanałów olejowych, otworów chłodzących i kołków ustalających.

1. Ustal dokładny kod silnika, a nie tylko model motocykla lub auta.
2. Porównaj uszczelkę z płaszczyzną bloku i głowicy bez ściskania jej na siłę.
3. Sprawdź, czy kołki ustalające siedzą prawidłowo i nie mają luzu.
4. Zwróć uwagę na to, czy kanały oleju i płynu pokrywają się idealnie po jednej z orientacji.
5. Jeśli po obróceniu uszczelka „pasuje” tylko do otworów śrub, ale nie do kanałów, najpewniej masz zły wariant części.

W praktyce niektórzy próbują rozwiązać problem odwróceniem uszczelki, bo wtedy rzekomo lepiej „siada” na śruby. To słaby trop. Otwory mocujące nie są jedynym wyznacznikiem, a ich zgodność nie oznacza jeszcze poprawnego uszczelnienia. Liczy się cały obraz: rozkład kanałów, przetłoczeń i punktów docisku.

Przed ostatecznym montażem warto też ocenić płaskość powierzchni. W części instrukcji spotyka się wartości rzędu 0,05 mm wzdłużnie i 0,03 mm poprzecznie jako punkt odniesienia dla sprawdzenia równości, ale dokładny limit zawsze zależy od silnika. Jeśli głowica była planowana, trzeba dodatkowo dobrać odpowiednią grubość uszczelki, a nie zakładać standardu „z rozpędu”. To prowadzi już prosto do samego montażu.

Montaż krok po kroku bez zgadywania

Tu najłatwiej o błędy, które z zewnątrz wyglądają niewinnie. Ja zawsze układam pracę w tej samej kolejności: czyszczenie, kontrola, ustawienie uszczelki, opuszczenie głowicy, dokręcanie i dopiero na końcu uruchomienie. Taki porządek oszczędza czas, bo zmniejsza ryzyko, że po złożeniu coś trzeba będzie odkręcać jeszcze raz.

1. Oczyść powierzchnie uszczelniające głowicy i bloku z resztek starej uszczelki, nagaru i oleju.
2. Wyczyść otwory gwintowane śrub głowicy. Brud w gwincie potrafi oszukać moment dokręcania i dać fałszywe poczucie poprawnego montażu.
3. Sprawdź płaskość i stan powierzchni. Jeśli widzisz rysy, wżery albo ślady przegrzania, sama nowa uszczelka nie załatwi sprawy.
4. Załóż uszczelkę na kołki ustalające i wypośrodkuj ją dokładnie. Nie przesuwaj jej po bloku jak kartki papieru.
5. Opuszczaj głowicę pionowo, bez szorowania po uszczelce. To ważne, bo łatwo uszkodzić powłokę roboczą już na etapie osadzania.
6. Użyj nowych śrub, jeśli przewiduje to producent. Wiele współczesnych śrub głowicy pracuje w zakresie plastycznym i nie powinno się ich powtórnie używać.
7. Dokręcaj według kolejności producenta, zwykle od środka na zewnątrz, spiralnie lub krzyżowo, w kilku etapach momentem i kątem.

W praktyce instrukcje często prowadzą przez kombinację momentu wstępnego i dwóch lub więcej dociągnięć kątowych. Nie ma tu miejsca na improwizację, bo kolejność dokręcania wpływa na równomierny docisk uszczelki. Jeśli docisk rozłoży się nierówno, mogą pojawić się wycieki przy styku głowicy z blokiem, a nawet skrzywienie komponentów.

W niektórych silnikach trzeba też użyć uszczelniacza, ale tylko tam, gdzie przewidział to producent. Instrukcje Elring pokazują wyraźnie, że środek uszczelniający nakłada się wyłącznie na wyznaczone obszary, a nie na całą powierzchnię „na wszelki wypadek”. To samo dotyczy śrub i podkładek: gwinty smaruje się tylko wtedy i tylko w taki sposób, jak opisano w dokumentacji. Z montażem nie warto iść na skróty, bo najwięcej kosztują właśnie te skróty.

Najczęstsze błędy, które niszczą efekt naprawy

Jeśli miałbym wskazać jeden powód, dla którego uszczelka po wymianie znów zaczyna puszczać, to nie byłby nim wyłącznie wadliwy element. Częściej winny jest montaż: zabrudzone powierzchnie, zły moment, brak nowych śrub albo po prostu odwrócona uszczelka. W serwisie takie błędy wracają jak bumerang.

• Montaż na odwrót mimo wyraźnego oznaczenia.
• Dobór nie tej uszczelki, co trzeba po planowaniu głowicy lub po naprawie bloku.
• Brudne otwory gwintowane, które zaburzają dokręcanie i prowadzą do nierównego docisku.
• Stare śruby głowicy, jeśli są typu jednorazowego użytku.
• Za duża ilość uszczelniacza, który potrafi trafić do kanałów olejowych albo chłodzących.
• Przesunięcie głowicy po położeniu uszczelki, które uszkadza warstwę roboczą.
• Pominięcie odpowietrzenia układu chłodzenia, przez co po naprawie silnik szybko łapie temperaturę.

Skutki zwykle nie przychodzą od razu. Najpierw pojawia się ubytek płynu, później twarde węże, czasem biały dym z wydechu, a na końcu mieszanie oleju z chłodziwem albo przegrzewanie pod obciążeniem. W motocyklu to szczególnie zdradliwe, bo niewielka objętość układu chłodzenia potrafi bardzo szybko pokazać błąd montażowy. I właśnie dlatego po złożeniu nie kończę pracy na samym „odpalił”.

Kiedy sama uszczelka nie wystarczy

Nowa uszczelka nie naprawi głowicy, która jest skrzywiona, pęknięta albo źle dobrana do obróbki. Jeżeli silnik był przegrzany, głowicę trzeba sprawdzić pod kątem równości i szczelności, a w razie potrzeby oddać do planowania lub testu ciśnieniowego. W przeciwnym razie naprawa będzie tylko chwilowym zaklejeniem problemu.

To samo dotyczy sytuacji, gdy z głowicy zdjęto materiał i trzeba dobrać grubość uszczelki na podstawie wystawania tłoków. W praktyce właśnie tu pojawia się wiele pomyłek: ktoś zakłada standardowy wariant, choć silnik wymaga grubszego. Efekt bywa prosty do przewidzenia: spada poprawność uszczelnienia, rośnie ryzyko stuków, a w skrajnym przypadku dochodzi do kolejnego rozszczelnienia.

Warto też pamiętać o stanie gwintów w bloku. Jeśli śruby nie trzymają właściwego obciążenia, naprawa uszczelki nie rozwiąże problemu. Wtedy trzeba ocenić, czy gwinty da się skutecznie zregenerować, czy lepiej zatrzymać się i zrobić pełniejszą naprawę. To nie jest miejsce na optymizm „na siłę”, tylko na uczciwą ocenę stanu silnika. Po takim sprawdzeniu zostaje już ostatni etap: kontrola po uruchomieniu.

Co sprawdzam po pierwszym uruchomieniu silnika

Po złożeniu silnika nie zakładam, że wszystko jest załatwione tylko dlatego, że pracuje równo przez pierwszą minutę. Ja zawsze patrzę na temperaturę, poziom płynu, szczelność przy łączeniu głowicy z blokiem i zachowanie układu chłodzenia po pierwszym pełnym cyklu cieplnym. To właśnie wtedy wychodzą błędy, które wcześniej były jeszcze niewidoczne.

• Sprawdź, czy nie ma wycieków oleju lub płynu chłodniczego przy łączeniu głowicy z blokiem.
• Obserwuj, czy w układzie chłodzenia nie pojawiają się bąble powietrza dłużej niż przy normalnym odpowietrzaniu.
• Skontroluj poziom płynu po pierwszej jeździe i ponownie po ostygnięciu silnika.
• Zwróć uwagę na zapach spalin w zbiorniczku wyrównawczym, biały dym i nierówną pracę.
• Po kilkudziesięciu kilometrach sprawdź, czy silnik nie zaczyna pracować goręcej niż wcześniej.

Jeżeli po naprawie wszystko jest suche, poziomy płynów są stabilne, a temperatura trzyma normę, dopiero wtedy uznaję pracę za domkniętą. Przy uszczelce pod głowicą nie ma miejsca na domysły, bo jeden zły ruch potrafi cofnąć całą robotę o kilka godzin. Najlepsza praktyka jest zawsze taka sama: czytać oznaczenia, trzymać się danych producenta i nie montować „na oko” tylko dlatego, że uszczelka fizycznie pasuje do otworów.
