W przełącznikach motocyklowych i układach bezpieczeństwa samo oznaczenie OFF nie mówi jeszcze wszystkiego. W jednym przypadku obwód zostaje po prostu przerwany, w innym układ celowo zwiera sygnał do masy albo przechodzi w tryb fail-safe, żeby zatrzymać silnik możliwie szybko. Poniżej rozkładam to na praktyczne przypadki: od różnicy między stanem otwartym i zamkniętym, przez test multimetrem, aż po błędy, które najczęściej wychodzą dopiero po nieudanej naprawie.
Najkrócej: znaczenie OFF zależy od typu obwodu i funkcji bezpieczeństwa
- W zwykłym wyłączniku OFF zazwyczaj oznacza obwód otwarty, czyli przerwę w przepływie prądu.
- W przełącznikach stop i w systemach bezpieczeństwa liczy się nie tylko napis na obudowie, ale też logika całego układu.
- NO i NC opisują stan spoczynkowy styków, a nie to, co widzisz po naciśnięciu przycisku.
- W motocyklu OFF może odcinać zasilanie, gasić zapłon albo podawać sygnał do sterownika, zależnie od konstrukcji.
- Najpewniejsza diagnoza to schemat, kontrola wiązki i pomiar ciągłości, a nie zgadywanie po samym wyglądzie przełącznika.
- Jeśli w grę wchodzą czujniki bezpieczeństwa, obejście awarii „na stałe” zwykle kończy się kolejnym problemem, a czasem realnym ryzykiem.
Co naprawdę oznacza stan otwarty i zamknięty
Najpierw trzeba uporządkować podstawy. Styk zamknięty to taki, przez który prąd może płynąć, bo elementy przewodzące stykają się ze sobą. Styk otwarty przerywa tor i dla obwodu oznacza brak połączenia. W prostym wyłączniku światła albo akcesoriów sprawa jest banalna: OFF zwykle oznacza właśnie obwód otwarty.
Schody zaczynają się wtedy, gdy ten sam napis OFF pojawia się na przełączniku, który nie steruje tylko lampką, ale pracą silnika albo logiką bezpieczeństwa. Tu ważniejsze staje się pojęcie stanu spoczynkowego. Jeśli styk jest normalnie otwarty (NO), to w spoczynku nie ma połączenia, a po aktywacji styk się zamyka. Jeśli jest normalnie zamknięty (NC), sytuacja jest odwrotna: w spoczynku obwód jest zamknięty, a po aktywacji się otwiera.
W praktyce to właśnie dlatego jedno słowo na obudowie nie wystarcza. Ja zawsze zaczynam od pytania: czy ten element ma tylko podać zasilanie, czy ma też przerwać pracę silnika, a może ma zachować się tak, aby awaria przewodu została od razu uznana za stan niebezpieczny? To rozróżnienie prowadzi prosto do motocykli, gdzie OFF nie zawsze działa tak, jak intuicyjnie się wydaje.
Dlaczego w motocyklu OFF nie zawsze wyłącza wszystko

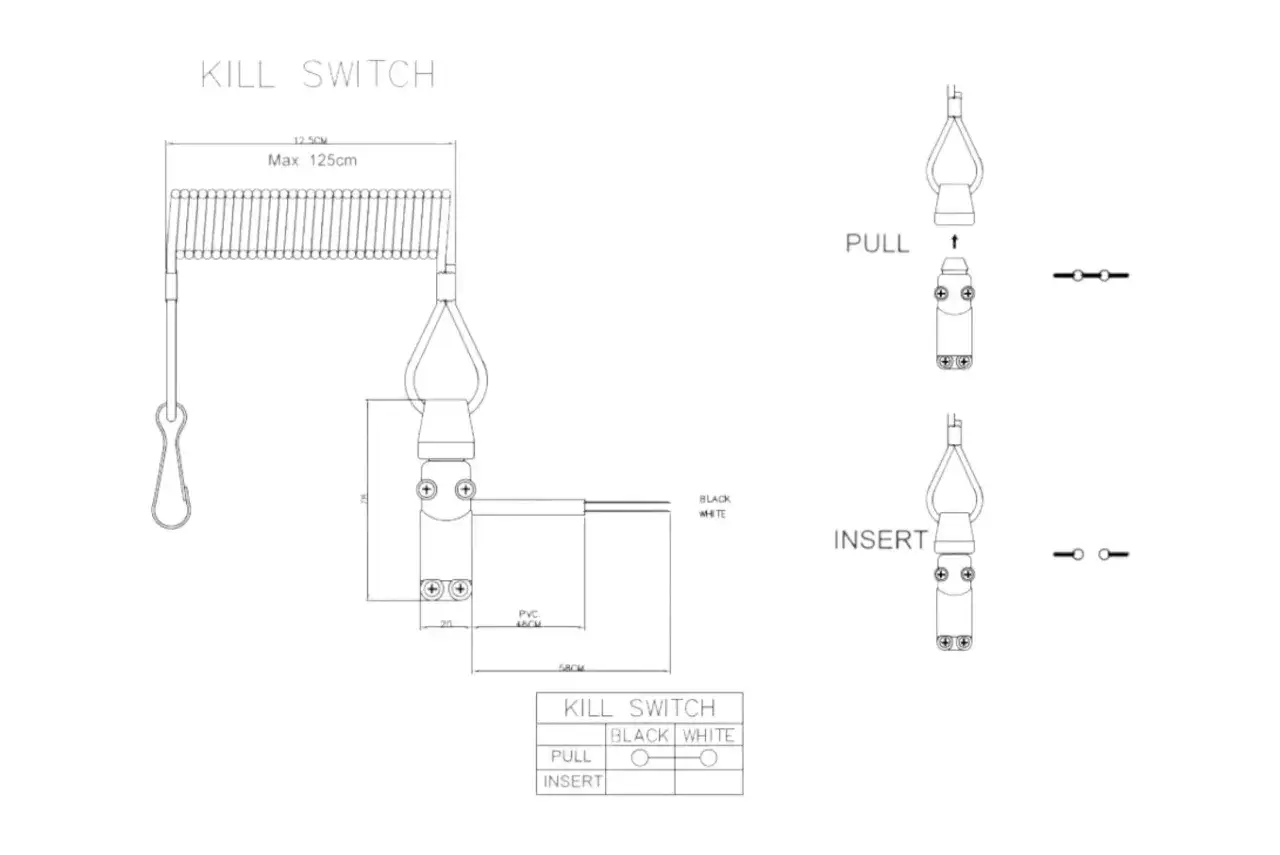

W motocyklu istnieje kilka różnych „wyłączeń” i każdy działa trochę inaczej. Stacyjka może odcinać większość zasilania, ale engine stop switch albo kill switch często służy do szybkiego zatrzymania silnika bez obracania kluczyka. Z punktu widzenia serwisu to nie jest drobiazg, bo te dwa elementy mogą sterować innymi torami instalacji.
| Element | Co zwykle robi po ustawieniu na OFF | Co warto zapamiętać |
|---|---|---|
| Stacyjka | Odcina większość zasilania motocykla | Może zostawić część obwodów podtrzymania lub alarm |
| Przełącznik silnika / kill switch | Przerywa zapłon, sygnał sterujący albo zwiera tor do masy | Nie musi odcinać całego motocykla, tylko zatrzymać pracę jednostki |
| Czujnik bezpieczeństwa | Blokuje rozruch lub pozwala go tylko w bezpiecznych warunkach | W wielu układach działa w logice fail-safe |
Z mojego punktu widzenia najczęstszy błąd polega na założeniu, że OFF zawsze oznacza pełne odcięcie zasilania. W rzeczywistości ten sam przełącznik może tylko zatrzymać zapłon, a elektronika, przekaźniki czy część instalacji nadal pozostają pod napięciem. To ma sens konstrukcyjny: silnik ma stanąć natychmiast, ale reszta układu nie musi zostać „martwa”.
W praktyce oznacza to jedno: jeśli motocykl dziwnie reaguje na pozycję OFF, nie oceniaj od razu całej instalacji po samym napisie. Najpierw trzeba sprawdzić, jaki obwód naprawdę jest przełączany. I właśnie do tego służy szybki test elektryczny.
Jak rozpoznać, czy przełącznik jest normalnie otwarty czy zamknięty
Najprościej zrobić to miernikiem z funkcją ciągłości albo pomiarem oporu. Ja zwykle zaczynam od odłączenia zasilania badanego obwodu i sprawdzenia, czy znam układ pinów. Jeśli masz schemat, to świetnie. Jeśli nie, trzeba działać ostrożnie i zapisywać wyniki pomiarów, bo przy kilku przewodach bardzo łatwo pomylić sygnał, masę i tor sterujący.
- Ustaw multimetr na test ciągłości lub najniższy zakres omów.
- Sprawdź przełącznik w pozycji spoczynkowej.
- Porównaj wynik po przełączeniu na drugą pozycję.
- Zwróć uwagę, czy miernik pokazuje sygnał dźwiękowy, wartość bliską 0 Ω, czy pełną przerwę.
- Jeśli wynik skacze, zmienia się przy poruszaniu przewodem albo raz jest, a raz go nie ma, podejrzewaj zużyte styki lub przewód przy przegubie wiązki.
| Wynik pomiaru | Najczęstsza interpretacja |
|---|---|
| Spójny sygnał ciągłości w spoczynku | Styk NC, czyli normalnie zamknięty |
| Przerwa w spoczynku, po aktywacji około 0 Ω | Styk NO, czyli normalnie otwarty |
| Odczyt niestabilny, skaczący lub zależny od ruchu przewodu | Korozja, zabrudzenie, luźny konektor albo pęknięta żyła |
W układach bezpieczeństwa nie dziwi mnie sytuacja, w której „OFF” oznacza elektryczne otwarcie obwodu kontrolnego. To celowe. Jeśli przewód pęknie, sterownik ma potraktować to jak awarię i zatrzymać pracę układu, zamiast udawać, że wszystko jest w porządku. Taka logika jest prostsza do zabezpieczenia niż układ, który musiałby „wierzyć”, że zerwany kabel nadal coś potwierdza.
Po tym teście zwykle od razu widać, czy problem siedzi w samym przycisku, czy raczej w wiązce albo złączu. A to prowadzi do najczęstszych błędów, które widzę przy naprawach po tanich zamiennikach.
Błędy, które najczęściej psują diagnozę
Najgorsze nie są same usterki, tylko błędne założenia. Jeden z klasycznych problemów to patrzenie wyłącznie na napis OFF i pomijanie schematu. Drugi to mierzenie przełącznika bez sprawdzenia, co dzieje się z wiązką pod obciążeniem albo przy ruchu kierownicy. Trzeci to kupienie zamiennika, który mechanicznie pasuje do obudowy, ale elektrycznie ma inną logikę styków.
- Zakładanie, że każdy przełącznik OFF działa tak samo.
- Pomijanie masy i połączeń w złączu, które w motocyklu często korodują szybciej niż sam przycisk.
- Testowanie tylko „na sucho”, bez poruszenia przewodem przy główce ramy.
- Mostkowanie czujników bezpieczeństwa na stałe, bo „tak łatwiej odpalić”.
- Wymiana całego zespołu, zanim sprawdzi się prosty problem z konektorem lub nalotem na stykach.
Najbardziej zdradliwe są usterki przerywane. Motocykl potrafi działać na postoju, a gasnąć po skręcie kierownicy albo po wjechaniu w nierówność. Wtedy winny bywa nie sam włącznik, tylko przewód przy przelocie, luźny pin albo korozja pod osłoną. I właśnie tu wielu ludzi wymienia część, która była tylko ofiarą, a nie przyczyną problemu.
Na tym etapie warto też pamiętać, że część przełączników nie służy wyłącznie do komfortu. Są elementy, których nie powinno się traktować jak zwykłego przycisku ON/OFF, bo odpowiadają za realne bezpieczeństwo jazdy.
Gdzie OFF działa jak zabezpieczenie, a nie zwykły wyłącznik
W motocyklu i sprzęcie warsztatowym bardzo często spotyka się logikę fail-safe. Oznacza ona, że układ ma bezpiecznie zareagować nie tylko na świadome naciśnięcie przycisku, ale też na uszkodzenie przewodu, rozłączenie wtyczki albo błąd w zasilaniu. W takich systemach stan spoczynkowy bywa zamknięty, a aktywacja powoduje otwarcie obwodu i zatrzymanie pracy.
Do tej grupy należą między innymi czujnik stopki bocznej, czujnik sprzęgła, czujnik luzu, wyłącznik awaryjny i inne blokady rozruchu. Ich rola nie polega na „uprzykrzaniu życia”, tylko na ograniczeniu ryzyka. Jeśli układ wykryje niebezpieczny stan, ma nie pozwolić na ruszenie lub ma przerwać pracę silnika, zanim dojdzie do sytuacji, w której motocykl ruszy z rozłożoną stopką albo bez kontroli nad napędem.
To właśnie dlatego nie polecam traktować takich zabezpieczeń jak elementu do trwałego obejścia. Na chwilę diagnostyczną można sprawdzić, czy problem leży w czujniku, ale potem układ powinien wrócić do fabrycznej logiki. Jeśli ktoś jeździ z permanentnym mostkiem, zwykle prędzej czy później wraca z większym problemem niż ten, który chciał „naprawić” na skróty.
Po takim rozróżnieniu zostaje już tylko jedna rzecz: szybka, sensowna kontrola przed wymianą przełącznika. I to jest moment, w którym oszczędza się najwięcej czasu.
Co sprawdzić, zanim uznasz przełącznik za uszkodzony
Gdybym miał zacząć diagnozę od zera, zrobiłbym to w tej kolejności: najpierw schemat, potem złącza, potem sam przełącznik. Taka kolejność jest zwyczajnie skuteczniejsza niż wymiana części na ślepo.
- Sprawdź oznaczenia pinów i porównaj je ze schematem instalacji.
- Skontroluj konektory pod kątem wilgoci, nalotu i luźnych styków.
- Poruszaj wiązką przy główce ramy i zobacz, czy objaw się zmienia.
- Wykonaj test ciągłości na odłączonym przełączniku.
- Jeśli wynik jest poprawny na stole, a problem wraca w motocyklu, winna może być wiązka albo masa.
- Po naprawie sprawdź działanie nie tylko na postoju, ale też przy skręcie kierownicy i lekkim poruszeniu przewodami.
Jeśli po takiej kontroli pozycja OFF nadal zachowuje się nielogicznie, nie zakładaj automatycznie, że winny jest sam przycisk. Bardzo często problem siedzi w przewodzie, konektorze albo w zamienniku o innej logice styków, a to są usterki, które dużo łatwiej wychodzą z miernikiem i schematem niż przy samym patrzeniu na obudowę. W praktyce to właśnie odróżnienie prostego wyłącznika od elementu bezpieczeństwa decyduje, czy naprawa będzie szybka, czy zamieni się w niepotrzebną wymianę części.
